毛穴の働きです。.
その答えは技術的には正しいものの、ほとんど役に立ちません。なぜなら、焼結フィルターの実際の挙動は、それらの細孔がどのようにつながっているか、どこで狭まっているか、流路がどれほど急カーブを描いているか、不純物の性質がどうであるか、そして操作者がどれほど強く流体を押し通すかといった要因に左右されるからです。.
簡単？ そうでもない。.
A 焼結フィルターは、結合された金属またはポリマー粒子から成る硬質の多孔質体を介して、液体や気体を強制的に通過させることで機能する。. 。流体は相互に連通した空隙を通り抜けるが、汚染物質はそうではない。より正確に言えば、一部の汚染物質は通り抜けない――粒子が表面で遮られたり、狭窄部に挟まったり、細孔壁に衝突したり、既存の汚れの塊に引っかかったり、あるいはそのまま通り抜けてしまったりするためである。.
その最後の可能性は、販売パンフレットからは省かれがちです。.
そうあるべきではない。.
まずはパウダーから始めましょう。.
金属粉末、高分子粉末、金属繊維、織物メッシュ層――時にはこれらを積層した組み合わせも用いられます。原料を成形し、完全な融点より低い温度で加熱して、隣接する粒子が接触点で結合するまで加熱します。安定した細孔ネットワークを形成するために、意図的に十分な空隙を残します。.
それらの空白部分が、作業媒体です。.
粉末の分布を変えると、細孔構造も変化します。圧縮度を高めると、透水性が低下する可能性があります。加熱サイクルを変更すると、結合強度、寸法収縮、細孔形状、およびロット間の再現性に影響が出る可能性があります。.
によると モット・コーポレーション, 、粉末の粒度、成形、および焼結工程が相まって、多孔質金属部品の気孔分布、強度、および透水性に影響を及ぼす。（モット・コーポレーション)
これが、あまり華やかではない現実です。ろ過性能は、カートリッジがハウジングに収まるずっと前の、粉末の調製や炉の制御の段階から決まるのです。.
一般的な金属の選択肢には、次のようなものがあります：
プラスチック製のメディアでは、以下のものが使用される場合があります：
これらの2つのカテゴリーにおける多孔質フィルターのろ過メカニズムの根本的な仕組みは同様ですが、許容温度、許容圧力、耐薬品性、滅菌方法、および機械的負荷に対する耐性については異なります。.
低温用の液体、ガス、ベント、医療、実験室、およびOEM用部品については、エンジニアは以下を比較することができます。 PE、PP、PTFE、ナイロン、およびその他の焼結プラスチック製フィルターカートリッジ. (lvyn)
単に細孔が存在するというだけで、何かが流れるわけではない。.
フィルターには圧力差が必要です。つまり、上流側の圧力が高く、下流側の圧力が低くなければなりません。この差は、通常、次のように表記されます。 ΔP—液体または気体を多孔質の壁に送り込み、清浄側へと排出する。.
多孔質媒体を通る比較的低速な層流については、ダーシーの法則が有用な第一近似となる：
ΔP ≈ μLv/k
場所：
この式は単なる飾りではありません。現場で生じるいくつかの問題を、ほぼ即座に説明してくれるのです。.
粘度が高い？ それなら、より大きな抵抗が予想されます。.
壁が厚い？ それなら抵抗も大きくなる。.
透水性が低い？ またしても――抵抗が増す。.
容量不足のカートリッジに規定の2倍の流量を流し込み、その上で「圧力損失が大きい」とフィルターのせいにする？ 率直に言って、これは業界で最も怠惰な診断習慣の一つだと私は思います。.
イリノイ大学は、その解説の中で、圧力勾配、流体の粘度、流路長、面積、および透水性を用いて多孔質流の抵抗について説明しています。 多孔質材料を通るダーシー流. ガスの圧縮性、乱流、スリップ流、あるいは高速流といった要素が加わると、この単純な関係式は信頼性を失いますが、それでもなお、工学上の確かな出発点として役立ちます。.
すべて同じでまっすぐな穴が並んだ、整然とした図は忘れてください。.
実際の焼結媒体は、融合した結晶粒の間に形成された立体的な路地のような構造をしています。ある通路は狭まり、別の通路は広がります。2つの通路が合流しては、再び分岐します。行き止まりのポケットも現れます。表面の質感は場所によって異なります。.
流体は、利用可能な経路を通る。.
その曲がりくねった道は、次のように表現されている。 蛇行度. 蛇行度が高くなると、粒子と壁面との接触回数が増え、有効移動距離も長くなりますが、その一方で抵抗が増加し、汚染物質が恒久的に付着する場所も増えることになります。.
撮影に最適です。.
掃除には向かない。.
だからこそ、「孔径10 μm」という情報だけでは不十分なのです。それは平均流路孔径のことでしょうか？最大開口径でしょうか？公称保持数でしょうか？バブルポイント相関でしょうか？顕微鏡による推定値でしょうか？あるいは、指定された試験用粉塵を用いて測定された捕集効率でしょうか？
同じ数字でも、意味は違う。.
サイズ排除法は、図解しやすいという理由で注目を集めています。.
粒子は穴よりも大きい。そこで止まる。.
完了。.
しかし、実際に稼働している焼結フィルターがこれほど整然としていることはめったにありません。有効な捕集メカニズムは、粒子の直径、形状、密度、速度、表面状態、粘度、濃度、静電荷、水分、およびフィルター媒体にすでに付着している汚れの量によって変化します。.
利用可能な細孔の開口部に入るには大きすぎる粒子は、上流側の表面上またはその付近に残留する。.
これは典型的なろ過法です。米国環境保護庁（EPA）は、沈殿ろ過および微細多孔質ろ過について、ろ材の表面で、定格孔径よりも大きな浮遊固形物を物理的に捕捉するものと説明しています。（米国環境保護庁（EPA）)
とはいえ、ここでも「大きい」という概念は必ずしも単純明快とは限らない。.
剛体の球状粒子は予測可能な挙動を示す。一方、柔軟なゲル片はそうではない。針状の異物は回転しながら縦方向に侵入する可能性がある。凝集体はせん断力によって破砕されることがある。柔らかい生物由来物質は、図面上では小さく見える開口部を通って圧縮されることがある。.
カタログのロジックはすぐに破綻してしまう。.
ある粒子は、流動する流体に従って移動するが、細孔の壁に接触するほど近くを通過する。.
一度接触すると、付着、表面粗さ、水分、油分、あるいは機械的な挟み込みによって、その粒子がその場に留まることがあります。粒子の大きさは、細孔の入口よりも大きい必要はありません。内部構造と衝突し、そこから剥がれ落ちないだけでよいのです。.
流体が回転する。より重い粒子は、十分な速さで回転できない。.
その運動量によって、粒子は流線から外れ、細孔の壁に衝突する。この現象は、一般的に、粒子の密度が高いほど、速度が速いほど、また流れの方向の変化が急であるほど、顕著になる。.
高速なデータ転送にはコストがかかります。.
これにより、衝突による捕捉効率を高めることができる一方で、ΔPを上昇させたり、微粒子をろ過材の奥深くまで押し込んだり、ろ過ケーキを圧縮したり、保持力の弱い物質を下流へ押し流したりする可能性もある。.
ごく微細なエアロゾル粒子は、完全に直線的な軌道を描いて移動するわけではありません。分子同士の衝突によって、その軌道が乱れるのです。.
こうしたランダムな動きによって、内部表面に接触する可能性が高まるため、ある細孔径とある粒子径を比較するだけでは、ガスのろ過挙動を常に予測できるとは限らない。.
最も小さな粒子は、奇妙な振る舞いを見せることもある。.
一つの粒子が入ってくる。もう一つがその隣に留まる。三つ目が残りの隙間を埋める。.
やがて、個々であれば通過できたかもしれない物質によって、細孔の入り口が塞がれてしまいます。その橋が形成されると、その上にさらに大量の固形物が堆積していきます。.
一時的な欠陥が、能動型フィルター層となる。.
粘着性の樹脂、油性の煤、結晶性の塩、触媒の微粉、金属酸化物、軟質の生物由来固形物、および乾燥した鉱物粉塵は、メディアへの付着の仕方がそれぞれ異なります。.
一部の粒子は化学的に付着します。また、表面の凹凸に食い込むものもあります。ごく一部は、バルブシート下の砂粒のように、細孔の喉部に詰まってしまうこともあります。.
そして、中には二度と出てこない者もいる。.
これは通常、3回目の洗浄サイクルが終わった後に気づく現象で、カートリッジは一見汚れひとつないように見えても、実際には清浄流抵抗が知らぬ間に2倍になっているのです。.
人々は整理されたカテゴリを好む。フィルタはそんなことは気にしない。.
焼結エレメントは、当初は深層捕捉から始まり、その後表面捕捉へと移行し、最終的には主に汚染物質のケーキを介して機能する場合があります。カートリッジが同じハウジング内に留まっている間も、その作用メカニズムは変化していきます。.
表面ろ過では、ほとんどの固形物が上流側の表面またはその付近に留まります。ろ過が進むにつれて、捕捉された粒子がケーキを形成します。.
そのケーキはろ過システムの一部となります。.
この動作モードは、次のような場合に好まれることがよくあります：
しかし、ケーキろ過には厄介な性質があります。緩いケーキであれば、大きな圧力損失を引き起こすことなく、保持効率を向上させることができます。一方、圧縮性のあるケーキは崩れたり、表面が密閉されたりして、差圧がほぼ垂直に上昇してしまうことがあります。.
同じフィルター。異なる汚泥。.
深層ろ過では、粒子が多孔質体内に侵入した後、捕捉、衝突、ブリッジ形成、付着、あるいは機械的な捕捉によって除去されます。.
通常、内部の保有量はより多くなります。それは魅力的に聞こえます――そして、実際にそうである場合もあります。.
しかし、深く染み込んだ汚染物質は頑固です。逆流によって表層の汚れは剥がれ落ちるかもしれませんが、細かな物質は狭い細孔の奥に詰まったまま残ってしまうことがあります。エレメントは再び流れ始めますが、新品同様の状態には決して戻りません。.
モット社の多孔質金属に関するガイダンスでは、表面の堆積物を除去すれば洗浄後に圧力が回復する可能性がある一方で、内部への漸進的な負荷がかかると、洗浄前の圧力損失が完全に回復しない場合があることが指摘されている。（モット・コーポレーション)
ここに、厳しい現実があります。「再利用可能」というのは、使用の可能性を示すものであって、洗浄の成功が保証されているわけではありません。.
取り付けるカートリッジと取り外すカートリッジは、油圧的には別々の対象となります。.
起動時には、製造された多孔質構造が抵抗値を制御します。これが「クリーンなベースライン」であり、保守チームが記録すべき数値ですが、そのデータはすぐにスプレッドシートの中に埋もれてしまい、半年後には誰も見つけられなくなってしまうものです。.
正しく記録してください：
動作条件が明記されていないΔPの測定値は、ほとんど意味をなさない。.
20°Cの水における10キロパスカルと、低温の作動油における10キロパスカルとは比較にならない。気体の測定値は、密度や圧縮性が圧力によって変化するため、さらに扱いが難しい。.
微細な汚染物質が構造物内に侵入し始める。.
一部は付着し、一部は橋渡しをし、また一部はさらに奥まで進んだ後に止まる。利用可能な流路が狭くなるため、透水性は低下する。一方で、部分的に充填された充填材の有効通水路が小さくなるため、滞留性が向上したように見える場合もある。.
それによってオペレーターを惑わしてしまう可能性があります。.
そのフィルターは、プロセスの動作を妨げ始める直前に、「よりうまく機能している」ように見える。.
上流側の堆積層が独立した多孔質層として振る舞うのに十分な量の物質が蓄積する。.
これで、ケーキが、きれいなフィルターでは確実に捕捉できなかった粒子を捕捉できるようになります。製品の清澄度が向上します。圧力損失は上昇します。堆積パターンが、当初の孔径評価よりも重要になってきます。.
これは、触媒回収、高温ガスろ過、および高固形分含有液体の処理において、しばしば望ましい運転状態となります。ただし、ケーキの透水性が保たれ、後で除去できることが条件です。.
やがて、その走りは終わる。.
必ずしも毛穴が完全に詰まっているからというわけではありません。生理が止まる原因としては、次のようなものが考えられます：
オペレーターは、時折、しつこく迫ってくることがある。.
それは賢明な方法とは言い難い。ΔPが過大になると、堆積物が圧縮されたり、微細粒子がより深い層に押し込まれたり、支持されていない部分が変形したり、シールが損傷したり、強度の低い充填材が崩壊したり、あるいは次の洗浄サイクルの効果が大幅に低下したりする恐れがある。.
“「毎週金曜日に掃除する」というのは、スケジュールを組むのが簡単です。.
また、多くの場合、プロセス管理が不十分であることも原因です。.
清浄なバッチを処理するフィルターは、数週間にわたって正常な状態を維持できる場合があります。しかし、上流の分離装置が故障したり、タンクの底部の残留物が撹拌されたり、あるいはオペレーターが規格外のスラリーをラインに送り込んだりすると、同じフィルターエレメントでもわずか40分で目詰まりを起こす可能性があります。.
差圧は、変化が起きている最中にその変化を明らかにします。.
その EPAの2024年3月版「ウォーターセンス」ガイダンス 必要以上に頻繁にろ過装置を洗浄するのではなく、圧力センサーを使用して、逆洗を行うべきほど抵抗が高くなったタイミングを判断することを推奨しています。同文書では、おおよその除去率として以下の数値が示されています。 0.1 μm（精密ろ過用） そして 限外ろ過用 0.01 μm, 、ただし、これらの分類を、焼結フィルターの普遍的な評価基準と混同してはならない。（米国環境保護庁（EPA）)
圧力洗浄では、2つのコストのかかるミスを回避できます：
とはいえ、ΔPは指標であり、診断そのものではありません。.
圧力損失の増加は、抵抗が増加したことを示しています。ただし、その原因が通常のケーキ堆積、流体の低温化、ポリマーの固化、生物の増殖、粘着性のキャリーオーバー、吐出弁の閉塞、あるいは圧力トランスミッタの故障のいずれであるかは、この情報からは判断できません。.
それでも、誰かが考えなければならない。.
私は、すべての工業用フィルターの見積書に、この警告を赤文字で記載するようにしています。.
孔径は多孔質構造を表します。ろ過等級は、所定の試験条件下における粒子捕捉性能を表します。.
関連していますか？ はい。.
互換性はあるか？ いいえ。.
特徴的な孔径が20 μmのフィルターは、遮断、曲折、ブリッジング、あるいはケーキ形成によって、それより小さい多くの粒子を捕捉する可能性があります。しかし、だからといって、それが魔法のように絶対5 μmフィルターになるわけではありません。.
同様に、公表されている細孔径よりも大きい汚染物質であっても、柔軟性がある、細長い、圧縮性がある、あるいは圧力によって断片化されるような場合は、通過してしまうことがあります。.
サプライヤーに問い合わせる：
そうした詳細がなければ、ミクロン単位の数値は、ほとんど飾り物に過ぎない。.
例えば、モット社の技術概要では、メディアグレード、平均流路孔径、ろ過等級を単一の値として扱うのではなく、それぞれを区別しています。（モット・コーポレーション)
| 設計変数または運転変数 | フィルター内部で何が変化するのか | システムによる影響の可能性 | よくある購買上のミス |
|---|---|---|---|
| より小さな細孔開口部 | 利用可能な広い通路は少なくなっている | 保持率が高いほど、通常はクリーンΔPも高くなる | 利用可能な中で最も小さい定格を選択する |
| より高い気孔率 | 流体の流れに利用できる空隙容積が増える | 透水性の向上と潜在的な汚泥処理能力 | 多孔性のみが保持量を決定すると仮定した場合 |
| より大きな蛇行度 | 流体は、より長く、より複雑な経路をたどる | 社内の接触が増えるため、清掃がより困難になる可能性がある | 深刻な汚染を無視する |
| より厚いメディアウォール | 流れは、より多孔質の材料の中を流れる | より高い耐性と、さらなる掘削深度の可能性 | 流動試験を行わずに寸法を転写する |
| 流体の粘度が高い | 流れを維持するには、より大きな力が必要です | 差圧の上昇 | 作動油がオイルの場合の水による試験 |
| 表面流速の増加 | 単位面積あたりの流体の流量が増える | ΔPの増加と粒子の浸透の可能性 | ハウジングコストを削減するためにフィルター面積を縮小する |
| 幅広い粒子分布 | 微粒子が粗大な固体粒子間の隙間を埋め尽くしている | 毛穴の詰まりが早くなるか、ケーキがより密になる | 最大の粒子のみを指定する |
| 圧縮可能な不純物 | 圧力が上昇すると、ケーキは圧縮される | ΔPの急激かつ非線形な増加 | 簡単な逆洗が見込まれる |
| 粘着性または油性の固形物 | 粒子は内面に強く付着する | 再生性の低さと残留抵抗 | すべての剛性フィルターが再利用可能であると仮定する |
| 過度な洗浄圧力 | ケーキの取り出しが荒っぽくなる | メディアの損傷または汚染物質の浸透 | 「洗浄力が強いほど、洗浄効果が高い」という考え方 |
テーブルが重要なのは、フィルターが孤立した素材としてではなく、システムとして機能不全に陥るからです。.
カートリッジの材質が適切であっても、サイズが小さすぎる場合があります。面積は十分であっても、フィルターケーキが圧縮されやすい場合があります。ミクロン単位のろ過精度が適切であっても、シール用エラストマーが膨潤してしまう場合があります。あるいは、溶剤でフィルターをきれいに洗浄できるものの、その工程では溶剤の残留が許容されない場合もあります。.
どんな仕様にも、どこか不備な点があるものです。.
引っ張って。.
これは、従来の工場出荷時のフィルター設定とは異なります。だからこそ、役立つのです。.
NASAの2023年版「Mini-ROXY」ホワイトペーパーでは、月面レゴリスを処理することを目的とした溶融塩電解システムで使用される多孔質金属製陰極カップについて検討した。この多孔質構造は、固体物質を保持しつつ、電解液の交換と酸素イオンの移動を可能にする必要があった。.
そして、罰金が科せられた。.
本論文では、以下のサイズより小さい処理済みレゴリス粒子の潜在的な損失が特定された。 10 μm 多孔質の陰極カップを通って。こうした漏れ出した粒子は、材料の収率を低下させたり、塩電解液中に混入したり、繰り返しサイクルを経て蓄積したりして、導電性や光学塩基性などの特性を変化させる可能性がある。.
提案された対応策は、「より細かいフィルターを買う」というものではなかった。“
その代わりに、研究チームは、上流工程における粒子径選別、陰極の細孔径、細孔構造、曲折度、および総細孔率を総合的に検討した。本論文では、 10～50 μm 範囲は、陰極の設計によって異なります。.
気温は？ 決して穏やかとは言えない。.
塩分離工程では、以下の回転数で遠心分離が行われた。 700°C, 、溶融塩を通過させつつ、処理済みのレゴリスを遮断する、多孔質で耐熱性・耐食性に優れた構造を採用した。地上試験では、 800°C および最大 1,000 RPM.
以下をお読みください NASA Mini-ROXY ホワイトペーパー, ……そして、そこから導き出される教訓は明らかです。飼料の調製と多孔質媒体の設計は、別々の購入決定事項ではなく、一つの課題なのです。.
煤は厄介なろ過摂食生物だ。.
この材料は、優れた特性と凝集性を備え、可動性が高く、加熱中に挙動が劇的に変化する層を形成することができます。2023年の研究によると、 排出ガス制御の科学と技術 焼結金属媒体を充填した壁面流路内部における煤の堆積および再生を追跡した。.
生成された煤のモード凝集粒子径は、約 90 nm, 、その周囲には一次粒子が存在し、 20～40 nm. 。この試験では、煤の質量流量を 40 mg/h. (シュプリンガー)
負荷が増加するにつれて、測定された粒子層の厚みが増加した：
しかし、その層は、整然とした、動かない毛布のような振る舞いは見せなかった。再生の過程で、その層は酸化し、ひび割れ、収縮し、剥離し、そして再び浮遊状態に戻った。.
気温の変化によって、結果は大きく変わりました。.
最終再生温度が 480°C, 、2時間経っても煤が残っていた。その時点で 600°C, その後、粒子は完全に酸化された 51分, 、報告されている再生時間を 55%. (シュプリンガー)
その Springerの研究論文全文 この記事は、静的な製品データシートでは伝えきれないことを示しているため、一読の価値があります。つまり、このケーキは単なる「フィルターに付着した汚れ」ではなく、変化し続ける機械的構造体であるということです。“
ただし、600°Cという数値を盲目的に真似してはいけません。.
煤の化学的性質、酸素濃度、合金、媒体の厚さ、流速、触媒含有量、および温度上昇率の違いによって、結果が異なる場合があり、あるいはカートリッジが損傷する可能性があります。.
数字には文脈が必要です。.
EPAの例はそれほど劇的ではありませんが、より役立つかもしれません。.
同機関は2024年の水質浄化ガイドラインにおいて、浮遊汚染物質の表面捕捉について説明するとともに、逆洗が必要かどうかを判断する際には圧力センサーを使用するよう施設に推奨している。（米国環境保護庁（EPA）)
それがなぜ重要なのでしょうか？
多くの工場では、依然として習慣やシフト交代、カレンダー上の間隔、あるいは「もう十分時間が経っただろう」という漠然とした感覚に基づいてフィルターの清掃を行っているためです。“
圧力ベースの制御は、実際の抵抗に応じて動作します。.
これにより、時期尚早な洗浄が減少するだけでなく、洗浄の遅れを防ぐことにもつながります。つまり、ケーキがすでに圧縮され、流量が低下したにもかかわらず、オペレーターがポンプの圧力を上げることで対応してしまうような事態を防ぐのです。.
率直に言いますと、製造部門がフィルターの不具合に気づくまで待つというのは、メンテナンス戦略とは言えません。.
機械的な観点からは、ろ過の原理は同じです。流体は依然として連通した細孔を通って流れます。粒子は、依然として排除、遮断、衝突、ブリッジング、付着、およびケーキ形成によって捕捉されます。.
その違いは、その構造がどのような状況に耐えられるかという点にある。.

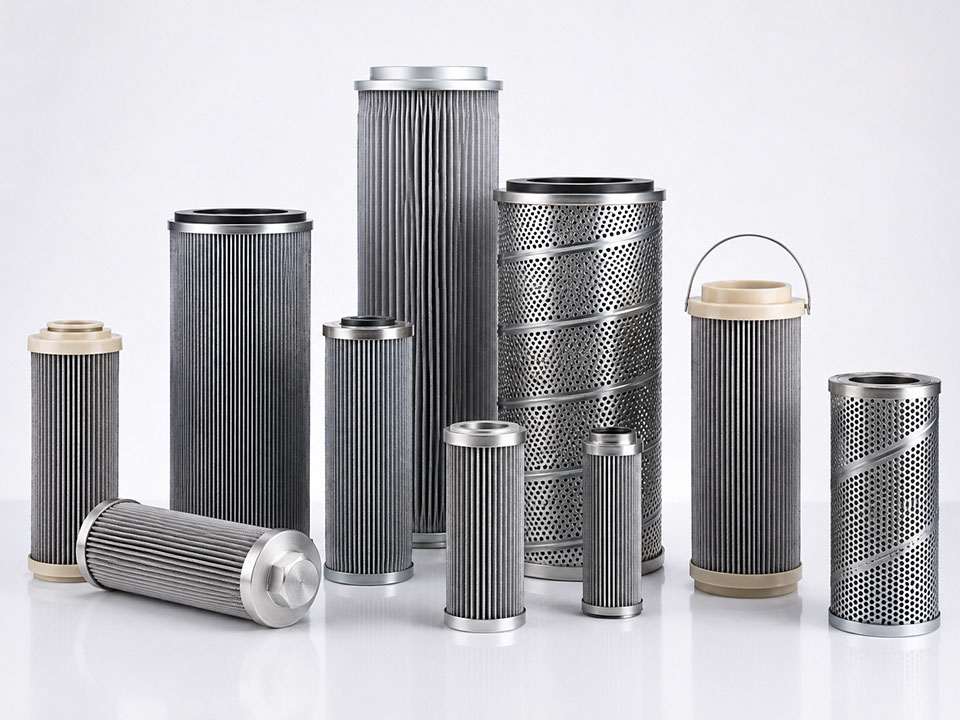

A 焼結金属フィルターカートリッジ このプロセスが、高温、蒸気への曝露、高い差圧、研磨性のある固体、熱再生、繰り返しのブローバック、真空状態、または選定された合金と相容れる腐食性の強い化学物質を伴う場合には、これを検討するとよい。（lvyn)

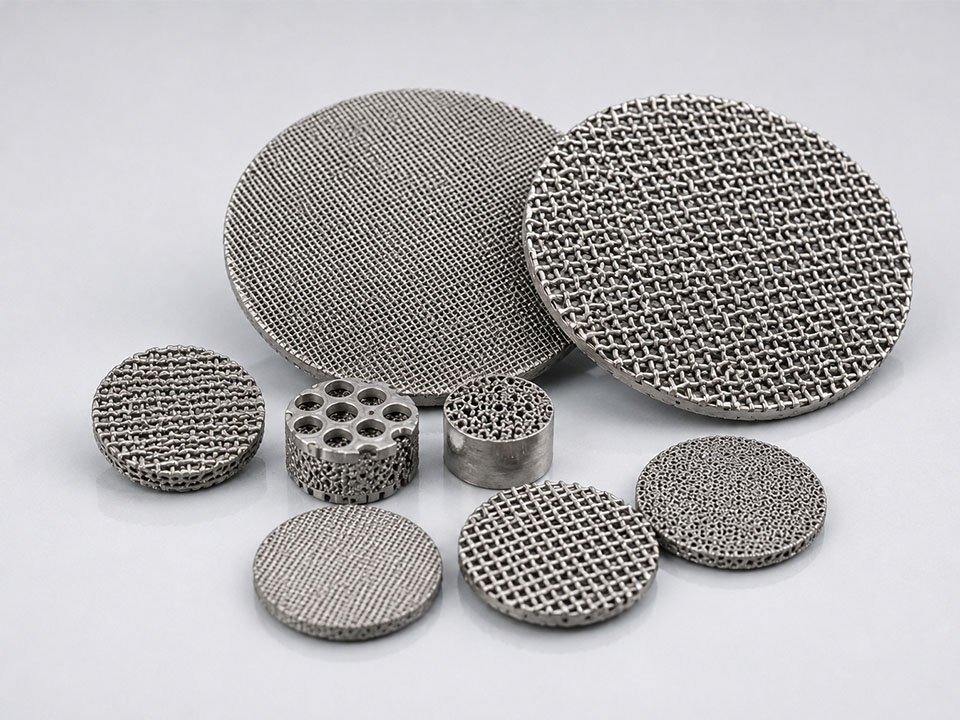

金属メディアには、次のような特徴がある可能性があります：
これには敵わないね。.
そうではありません。.
非常に微細な焼結金属メディアは、かなりのクリーンΔPを引き起こす可能性があります。ステンレス鋼では、ピット腐食や隙間腐食が発生する恐れがあります。高温下では、酸化、クリープ、または熱疲労の問題が生じる可能性があります。多孔質の壁が破損する前に、溶接部や端部継手が破損する場合があります。脆いケーキが剥離し、逆流後に下流の設備に過負荷をかける可能性があります。.
それに、316Lは魔法の呪文なんかじゃない。.
合金、溶加材、不動態化状態、塩化物濃度、温度、pH、および滞留領域のすべてが重要となります。.

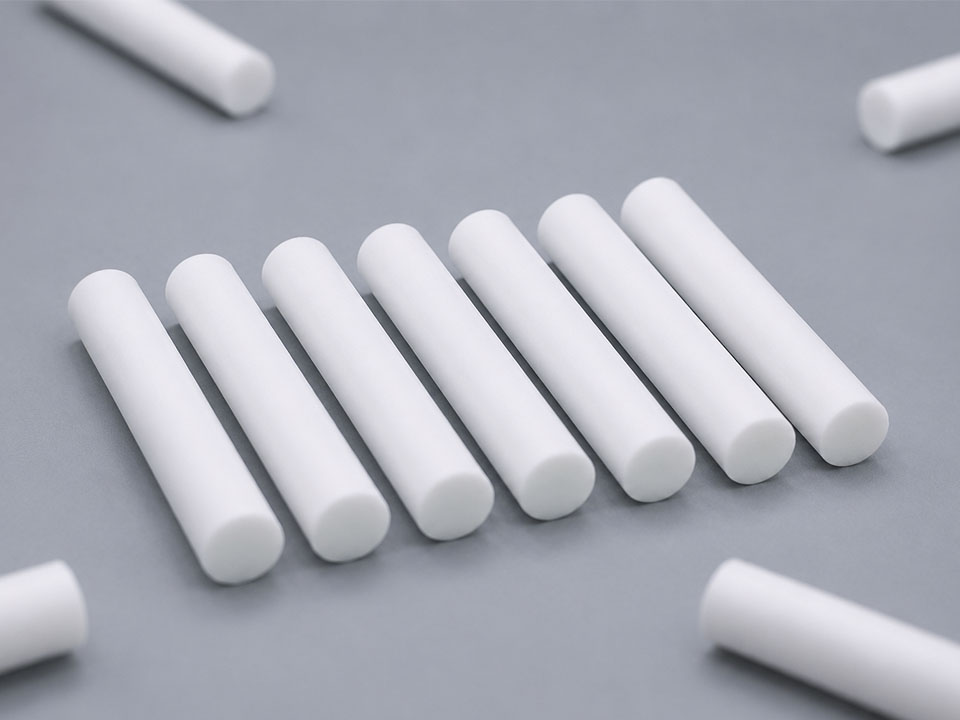

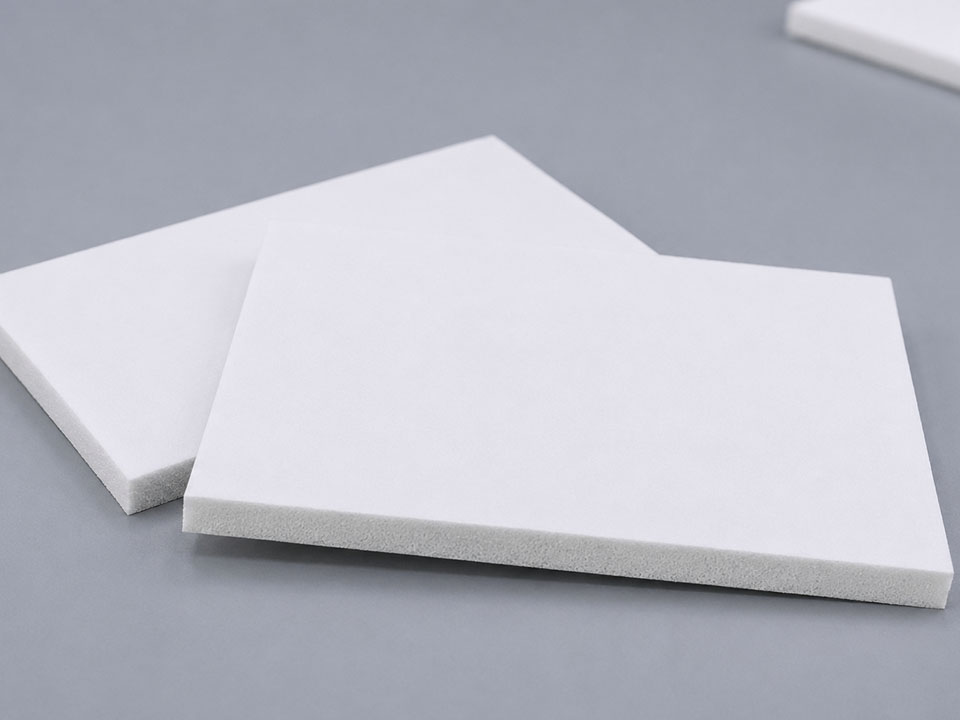

焼結プラスチックは、結合した高分子粒子を用いて、同様の広範なタイプの、剛性があり、入り組んだ細孔ネットワークを形成する。.
動作範囲が変化します。.

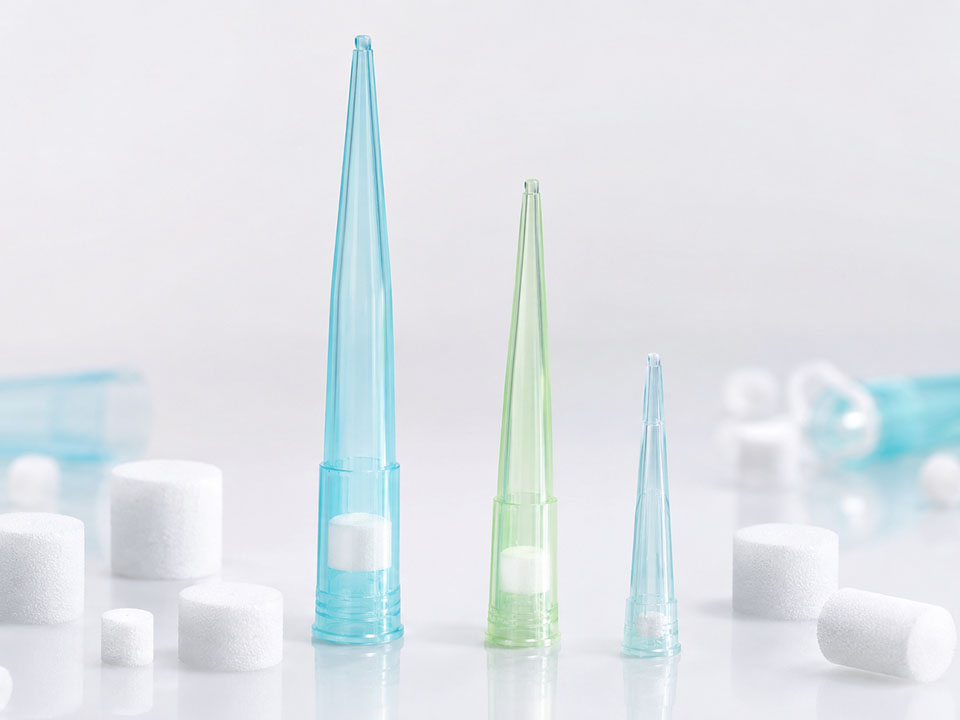

プラスチック製のメディアは、一般的に以下の用途に選ばれます：
しかし、「プラスチック」という表現は、あまりにも範囲が広すぎて実用的とは言えない。.
PE、PP、PTFE、およびナイロンは、耐薬品性、濡れ性、寸法安定性、滅菌耐性、使用温度範囲、および機械的強度がそれぞれ異なります。.
PTFE製ベントフィルターとPE製深層フィルターは、どちらも焼結ポリマー製品である。しかし、その機能面では、両者はまったく異なるものだ。.
アプリケーションが資料よりも明確な場合は、以下を確認した方が役立つかもしれません。 用途別焼結プラスチックフィルターカートリッジ ポリマーを先に選ぶのではなく。.
素材を最優先にした選び方は、技術的な印象を与えます。時には逆効果になることもあります。.
はい。.
しかし、テストデータがないまま、その回答をマーケティング上の主張にしてはいけません。.
サブポア捕捉が生じる原因としては、以下のものが挙げられます：
したがって、20 μmの構造体であれば、10 μmの不純物の一部を捕捉できる可能性があります。特定の試験条件下では、その多くを捕捉することさえあるかもしれません。.
それだけでは、10 μmという絶対定格が証明されるわけではありません。.
効率性が定義されていなければ、説得力のある主張は成り立たない。.
安価なフィルターハウジングは、しばしば高額な運用コストにつながる。.
あるカートリッジが、実際に必要なメディア面積の半分しか提供していないと仮定します。面速度が上昇します。洗浄時の圧力損失（ΔP）が増加します。粒子が壁のより深い部分まで押し込まれる可能性があります。ケーキの堆積が不均一になります。稼働時間が短縮されます。洗浄頻度が増加します。.
すると、その工場はさらにカートリッジを購入する。.
何度も。.
メディア面積を拡大することで、表面流速を下げ、洗浄抵抗を低減し、ケーキ収容能力を高め、再生サイクルの間隔を延ばすことができます。初期のハウジングは大型になるためコストは高くなるかもしれませんが、総運用コストは削減できる可能性があります。.
ここに、厳しい現実があります。調達コストの削減とプロセスの効率化は、必ずしも両立するとは限らないのです。.
水質検査データは便利だ。.
実際の液体は、冷えたオイルかもしれません。.
粘度は、流れを維持するために必要な圧力に直接影響を与えます。室温の水では許容範囲内のΔPを示すカートリッジであっても、粘度の高い樹脂、シロップ、潤滑剤、濃縮化学溶液、あるいは低温の燃料を使用すると、流れが著しく阻害される場合があります。.
また、粘度は温度によって変化します。.
システムは60°Cで問題なく稼働し、夜間は停止した後、冷間再起動時に差圧によるアラームが発生することがあります。これは、フィルターに新たな汚染物質が混入していないにもかかわらず起こる現象です。.
フィルターが急に詰まったわけではない。.
液体が濃くなった。.
そのため、本格的な流動試験を行うには、実際のプロセス流体、あるいは粘度、密度、濡れ性、表面張力が同等の、慎重に選定された代替流体のいずれかが必要となります。.
“「水でテスト済み」というだけで議論を終わらせてはならない。むしろ、そこから新たな議論が始まるべきだ。.
洗浄は、フィルターを傷つけることなく、汚染のメカニズムに作用するものでなければならない。.
それは当たり前のように聞こえますが、実際のところそうではありません。.
清浄な液体が、通常のろ過方向とは逆の方向にエレメント内を流れ、上流側の表面からケーキを持ち上げます。.
この方法は、汚染が表面的なもので、強く付着しておらず、かつ細孔構造の中に固着していない場合に最も効果的です。.
軽い逆洗では、何の効果もないかもしれません。.
過度な操作を行うと、アセンブリを損傷させたり、支持部品が外れたり、ハウジング内の別の場所に汚染物質が再付着したりする恐れがあります。.
加圧ガスを媒体内に逆方向にパルス状に送り込み、ケーキを破砕・剥離させる。.
パルス圧は重要です。また、レシーバーの容積、バルブの開度速度、ノズルの形状、ガス温度、エレメントの間隔、および汚側に残る圧力も同様に重要です。.
圧力値だけでは、洗浄エネルギーを説明することはできません。.
超音波キャビテーションは、露出面や内部の通路から材料を剥離させることができます。これは、小型で剛性の高い部品に対して特に有用な場合が多いです。.
しかし、超音波洗浄は魔法などではありません。.
焼き付いたポリマー、強固に付着した酸化物、硬化した樹脂、深部に堆積した研磨剤、あるいは死角部分に隠れた汚染物質に対しては、効果が得られない場合があります。また、処理が過度に強すぎる場合、脆弱な接合部や支持されていない構造部分を損傷させる恐れもあります。.
酸、アルカリ、溶剤、洗剤、酸化剤、またはキレート剤などの化学物質により、汚染物質が溶解したり、剥離したりすることがあります。.
互換性は、アセンブリ全体を網羅していなければなりません：
ステンレス製の本体であれば洗浄液に耐えられる場合がありますが、エラストマー製のシールでは耐えられません。.
それでも失敗には変わりない。.
場合によっては、適切な金属フィルターを加熱して、有機汚染物質を酸化させることができます。.
まずは保証金について確認しておきましょう。.
正体不明の残留物は、有害なガスを放出したり、腐食性の灰を残したり、予期せず発火したり、合金と反応したり、焼結してより硬い堆積物を形成したり、あるいはカートリッジを歪ませるような温度勾配を生じさせたりする可能性があります。.
“「完全に燃焼させる」というのは、工学的な手順ではありません。.
実際の再生プロセスでは、多くの場合、いくつかの段階を経ます：
この最終的な検査工程によって、真の再生と表面的な洗浄が区別される。.
光沢のあるフィルターでも、目詰まりすることがあります。.
その要素を、定義済みの基準線と比較してください。.
有用な確認事項としては、次のようなものが挙げられます：
クリーンな圧力回復は、とりわけその実態を如実に物語っている。.
ある新しいカートリッジが、所定の流量で20 kPaのΔPを発生すると仮定する。整備と洗浄の後、26 kPaを発生するようになった。その後、34 kPaに戻り、さらに45 kPaとなった。.
まだ流れている。.
しかし、内部の詰まりが徐々に蓄積している。.
それが引き続き使用可能かどうかは、プロセスマージン、保持要件、洗浄コスト、および汚染物質放出のリスクによって決まります。最終的には、そのエレメントはフィルターが取り付けられた恒久的な圧力損失装置となります。.
古びて見える時は別だ。.
検証済みの性能が回復できない場合、あるいは使用を継続することで許容できないプロセス上のリスクが生じる場合は、これを交換してください。.
典型的な警告サインには、次のようなものがあります：
フィルターは、物理的には損傷がないにもかかわらず、使用に適さない場合があります。.
この区別は、医療機器、医薬品、食品・飲料の製造、触媒の回収、高純度ガス、重要な冷却システム、および下流工程での汚染が大きな経済的損失や安全上のリスクをもたらすあらゆるプロセスにおいて、特に重要となります。.
「10ミクロンのカートリッジが必要です」といった言い出しは避けてください。“
まずは餌から始めましょう。.
状態：
以下を含める：
D50の数値が1つだけでは不十分です。.
細かい部分がトラブルの原因になることが多い。.
以下を指定してください：
以下を提供してください：
その要素が以下のいずれになるかを明記してください：
提案されている洗浄方法は、ろ過精度よりも先に材料を決定づける可能性がある。.
可能な場合は図面を添付してください：
非標準の形状、交換用部品の開発、特注の接続部、あるいは図面に基づく製造については、 OEM/ODM焼結フィルター製品ラインナップ まずはプロセスデータから始めるべきだ――定規の横に置かれたぼやけた写真なんかではなく。（lvyn)
また、再生産を承認する前に、バイヤーはサプライヤーの ろ過プラントおよび試験能力, 、これには材料管理、炉の管理、寸法検査、流量試験、圧力損失の確認、およびバッチのトレーサビリティなどが含まれます。（lvyn)
工場全体の写真は素敵ですね。.
試験方法の方が優れています。.
焼結フィルターは、液体や気体を、結合した粒子と相互に連通した細孔からなる強固なネットワークに強制的に通過させることで機能します。この際、大きすぎる不純物は表面で除去され、より小さな粒子は、メディア内部での遮断、衝突、付着、ブリッジング、あるいは深層捕捉によって捕捉されます。.
物質の流入が続くにつれて、捕捉された物質によって開口部が狭まり、表面にケーキが形成されることがあります。差圧は、カートリッジが逆洗、吹き洗い、化学的再生、熱処理、または交換されるまで上昇し続けます。.
表面ろ過では、汚染物質の大部分がろ過材の表側に捕捉され、徐々に除去可能なケーキが形成されるのに対し、深層ろ過では、粒子が多孔質の壁内部に入り込み、遮断、付着、ブリッジング、衝撃、あるいは機械的滞留によって、曲がりくねった通路内に捕捉される。.
実際の運用においては、1サイクルの間に両方のメカニズムが生じる場合があります。表面充填は通常、元に戻しやすい傾向があります。深部充填は保持能力を高める可能性がありますが、細孔の喉部に埋め込まれた微細な物質は、除去が難しい場合が多くあります。.
焼結フィルターの孔径とは、その多孔質構造について測定または計算によって得られる特性を指すのに対し、ミクロン単位のろ過精度とは、規定された試験条件下における粒子捕捉性能を表すものである。この2つの値は関連しているが、必ずしも同一であるとは限らず、互いに置き換え可能であるわけでもない。.
購入者は、公表されている値が公称値、絶対値、最大細孔値、あるいは平均流速細孔値のいずれであるかを確認するとともに、試験用流体、粒子種、流速、差圧、および測定された効率について問い合わせる必要があります。.
堆積した粒子が流路断面積を減少させ、内部の細孔通路を狭め、流れに抵抗する追加のケーキ層を形成するため、圧力損失が増加します。粘度、面速度、メディアの厚さ、汚染物質濃度、またはケーキの圧縮性を高めると、その増加が著しく加速する可能性があります。.
徐々に増加する場合は、多くの場合、正常な負荷を示しています。急激な上昇が見られる場合は、プロセスの異常、流体の低温化、粘着性の汚染物質、前処理装置の損傷、ケーキの急速な圧縮、あるいは配管の他の箇所での閉塞などが原因である可能性があります。.
多くの焼結フィルターは、その結合された多孔質構造が逆流、ガスの逆吹き出し、超音波処理、適合する化学薬品、蒸気、または制御された加熱に耐えることができるため、洗浄して再利用することが可能です。ただし、実際の再利用可能性は、フィルター材、汚染物質の挙動、組立設計、および洗浄手順によって異なります。.
洗浄後は、承認済みの流量、差圧、気密性、寸法、または保持性能の基準値と照らし合わせてエレメントを点検する必要があります。外見がきれいであることと、正常に機能していることは別物です。.
焼結金属フィルターは、一般的に、高温環境、高い差圧、熱再生、研磨性の固体、および過酷な機械的洗浄に適しています。一方、焼結プラスチックフィルターは、軽量であることや、経済的なカスタム形状、特定の耐薬品性、そしてコンパクトなOEMアセンブリへの組み込みが容易であるといった利点があります。.
どちらが自動的に優れているというわけではありません。流体の化学的性質、使用温度、圧力、必要な滞留時間、洗浄方法、滅菌条件、形状、規制関連文書、生産量、およびライフサイクル総コストに基づいて判断すべきです。.
焼結フィルターは、多孔質のチューブに「ちょうどいい丸い数字」を足したようなものではありません。.
これは、媒体の形状、流体のレオロジー、不純物の挙動、有効面積、ケーキ構造、洗浄エネルギー、機械的限界などが関わる圧力駆動型システムであり、誰も口にしたくない厄介な疑問――「プロセスが正常に動作しなくなった場合、どうなるのか？」――も含まれています。
実際のデータを送信してください：
その後、エンジニアリングチームは、以下の手順を通じてその要件を確認することができます。 カスタムOEM/ODMフィルター開発サービス そして、焼結プラスチックや金属製の構造物を、使用条件と照らし合わせて比較する。.
パンフレットではありません。.
そのプロセス。.
