Как изготавливаются фильтры из спеченной бронзы?

Фильтр из спеченной бронзы изначально представляет собой порошок. Причём — сыпучий порошок.

Впоследствии отверстия не просверливаются. Внутри нет сетки из проволоки, а поры не отлиты в детали в виде крошечных искусственных каналов. Вместо этого сеть пор образуется благодаря тому, что тысячи бронзовых частиц уплотняются и нагреваются до тех пор, пока точки соприкосновения не соединятся, при этом зазоры между этими частицами остаются открытыми.

Просто, правда?

Не совсем.

Типичный промышленный технологический процесс может включать в себя сферический порошок бронзы Cu89Sn11, графитовую форму, контролируемую вибрацию, печь непрерывного действия, самая горячая зона которой находится на уровне около 820 °C, а также восстановительную водородную атмосферу, используемую для предотвращения окисления. Частицы порошка соединяются в точках соприкосновения, но вся загрузка не сливается в единую твёрдую массу бронзы. Именно в этом заключается суть всего процесса. (sciencedirect.com)

И вот в чем часто заблуждаются покупатели: внешние размеры могут казаться идеальными, тогда как внутренняя сеть пор не соответствует требованиям.

Неправильный воздушный поток. Неправильный перепад давления. Неправильная степень улавливания частиц.

Впрочем, выглядит неплохо.

Я искренне считаю, что именно поэтому бронзовые фильтры ни в коем случае не следует покупать, ориентируясь исключительно на внешний вид и указания в микронах. На заводе не просто формуют небольшую металлическую трубку; там создают трехмерный канал потока внутри этой трубки, шаг за шагом формируя контакты порошка.

Краткий ответ с точки зрения производства

Фильтр из спеченной бронзы изготавливается следующим образом: сначала отбирают и классифицируют бронзовый порошок, затем загружают его в термостойкую форму, уплотняют вибрацией или самоуплотнением для получения однородной засыпки, нагревают в печи в контролируемой атмосфере, охлаждают и извлекают из формы спеченное пористое изделие, после чего проверяют его размеры, характеристики пор, проницаемость и механическую целостность.

Для многих цилиндрических бронзовых элементов этот маршрут известен как процесс гравитационного спекания, спекание в сыпучей пудре или спекание без давления.

Но это название немного вводит в заблуждение.

“Плотность” не означает, что кто-то просто высыпает мешок порошка в форму, быстро встряхивает её и надеется на лучшее. На конечную структуру изделия влияют такие факторы, как скорость подачи порошка, распределение частиц, энергия вибрации, геометрия формы, глубина заполнения, выравнивание сердечника, загрузка печи и контроль атмосферы.

В отличие от традиционных деталей, изготовленных методом прессования порошковой металлургии, порошок перед поступлением в печь не подвергается сильному уплотнению. Расположение частиц обеспечивается под действием силы тяжести и вибрации. Металлические шейки формируются под воздействием высокой температуры.

Это значительно изменяет пористость.

В опубликованном сравнении образцов пористой бронзы было отмечено, что кажущаяся пористость рыхлоспеченного материала составляла около 50–60%, тогда как у уплотненных образцов — примерно 20–30%. В том же исследовании было установлено, что более крупные частицы, как правило, приводят к увеличению кажущейся пористости, тогда как более высокое давление уплотнения, более длительное время спекания или более высокая температура спекания, как правило, способствуют снижению пористости уплотнённого материала. (sciencedirect.com)

Так что да, печь имеет значение.

Но это ещё не всё.

Шаг 1: Перед проектированием фильтра определите характеристики бронзового порошка

Качество порошка — залог успеха.

Это довольно резкое утверждение, но я его поддерживаю. Каждый рабочий канал внутри фильтра из спеченной бронзы обусловлен химическим составом порошка, размером, формой, состоянием оксидов, текстурой поверхности и способностью порошка равномерно оседать внутри инструмента.

Что происходит, когда эти переменные изменяются?

Обычно ничего не видно. В этом-то и заключается проблема.

Фильтр может по-прежнему иметь круглую форму. Его резьба может по-прежнему подходить. Поверхность может даже выглядеть чистой и иметь однородный цвет. Однако его воздухопропускная способность, точка образования пузырьков, потери давления, характеристики удержания загрязнений или механическая прочность могут выходить за пределы ожидаемого диапазона.

Для изготовления деталей, полученных методом гравитационного спекания, на заводах обычно используется сферический или почти сферический порошок из предварительно легированной бронзы. Сферические частицы более свободно проникают в узкие полости, оседают вокруг внутренних сердечников с меньшим образованием мостиков и образуют более предсказуемые взаимосвязанные пустоты, чем порошок неправильной формы.

Один из общепринятых промышленных примеров — использование сплава Cu89Sn11 (примерно 89% меди и 11% олова). Это полезный ориентирный состав для спекания бронзы из сыпучего порошка, но он не является универсальной рецептурой, которую каждое предприятие должно бездумно копировать. Выбор сплава по-прежнему должен соответствовать характеристикам рабочей среды, температурным режимам, условиям коррозии, профилю печи, нормативным требованиям и целевому уровню цены. (sciencedirect.com)

Надлежащая спецификация порошка должна включать:

• Состав сплава и допустимые отклонения в химическом составе
• Распределение частиц по размерам, а не один номинальный размер ячейки
• Морфология и сферичность частиц
• Кажущаяся плотность
• Сыпучесть
• Состояние кислорода и поверхностного оксида
• Контроль влажности и загрязнений
• Отслеживаемость партий

Вот неприятная правда: в ценовых предложениях на фильтры термины, касающиеся размера частиц, регулярно используются некорректно.

Поставщик может предложить “бронзовый фильтр 40 микрон”, но что на самом деле означает значение 40 мкм? Фракцию бронзового порошка? Средний размер пор? Максимальный диаметр пор? Номинальную степень удержания? Абсолютную степень удержания? Результат испытаний с использованием воздуха, масла или воды?

Это не синонимы.

И эти характеристики, безусловно, не являются взаимозаменяемыми.

Этот лучший бронзовый порошок для спеченных фильтров Поэтому он представляет собой не просто порошок самого высокого качества из имеющихся на рынке. Это порошок, который даже после полного цикла обжига в печи неизменно обеспечивает требуемую проницаемость, фильтрационные характеристики, размеры, прочность и совместимость с эксплуатируемым оборудованием.

Не всегда «лучше» означает «лучше».

Шаг 2: Подготовка формы и встроенных крепежных элементов

Затем следует форма.

Графит широко используется при спекании бронзы в виде сыпучего порошка, поскольку он устойчив к высоким температурам и, при правильном подборе, способствует уменьшению нежелательных реакций или прилипания между формой и спеченным бронзовым изделием.

Трубки — это распространённые изделия. То же самое можно сказать и о дисках, чашках, втулках, глушителях, конусах, заглушках и других пористых изделиях — при условии, что полость можно равномерно заполнить, а готовую деталь действительно можно извлечь после спекания. (sciencedirect.com)

Однако проектирование пресс-формы — это не просто копирование внешнего диаметра изделия заказчика.

В ходе квалифицированной экспертизы инструментальной оснастки следует учитывать следующее:

• Попадание порошка в узкие или глубокие полости
• Равномерное заполнение вокруг сердечников
• Местные различия в плотности упаковки
• Расширение и сжатие печи
• Направление извлечения из формы
• Состояние поверхности
• Требуемая толщина стенки
• Крепление резьбы, фланцев, муфт или вставок

Рассмотрим длинную узкую бронзовую трубку с тонкой пористой стенкой. Внешние размеры определить достаточно просто, однако порошок должен равномерно распределяться по всему сердечнику, не образуя мостиков, не сегрегируясь и не оставляя участков с пониженной плотностью в нижней части формы.

Вот это и самая хлопотная часть.

Иногда детали могут быть установлены в оснастку ещё до обработки в печи, что позволяет пористому бронзовому корпусу образовать спеченное соединение с гнездом, фланцем, резьбой, болтом или аналогичной вставкой. Это позволяет исключить последующую операцию соединения — но только в том случае, если порошок, сплав вставки, атмосфера, состояние поверхности и геометрия соединения обеспечивают надлежащее взаимодействие. (sciencedirect.com)

В случае нестандартных подключений, сменных фильтров или корпусов, принадлежащих заказчику, следует использовать Процесс разработки фильтров по индивидуальному заказу (OEM/ODM) Следует начать с рассмотрения конкретного интерфейса и условий эксплуатации.

Это не фотография из каталога.

Шаг 3: Засыпать порошок и уплотнить его вибрацией

Посыпайте порошок. Осторожно.

Под действием силы тяжести частицы попадают в форму, а контролируемая вибрация способствует их оседанию, перегруппировке и более равномерному заполнению полости. Цель заключается не в достижении максимальной плотности, а в обеспечении стабильной плотности без случайных пустот, мостиковых соединений или сегрегации.

Здесь есть разница.

Слишком слабая вибрация может привести к образованию рыхлых зон и аномально широких проходов. Слишком сильная вибрация может привести к расслоению смеси с крупными и мелкими частицами, в результате чего мелкие частицы будут проникать между крупными и уплотнять отдельные участки сильнее, чем другие.

Такое изменение локальной плотности может привести к сдерживанию потока.

Снаружи? Незаметно.

Вот почему я скептически отношусь к заявлениям поставщиков, которые утверждают, что их процесс гравитационного спекания является “полностью автоматизированным”, но при этом не могут объяснить, как регулируются вес засыпки, время вибрации, положение формы или повторное использование порошка. Автоматизация не исправляет неэффективный процесс. Она лишь повторяет его быстрее.

Описанная компанией Industrial Specialties Manufacturing технология бездавления соответствует ожидаемому алгоритму: бронзовый порошок засыпается в форму, вибрация способствует устранению нежелательных пустот, а загруженная форма поступает в печь при температуре ниже температуры полного плавления сплава. По мере нагрева порошка между соприкасающимися частицами образуются металлические перемычки. (industrialspec.com)

На бумаге это выглядит неплохо.

Производство редко бывает таким.

Изменения влажности. Разные партии порошка ведут себя по-разному. Износ инструментов. Операторы дозаполняют бункеры. Повторно используемый порошок вновь вводится в смесь. Сердечники слегка смещаются. На конвейерных лентах печи плотность загрузки варьируется от одной партии к другой.

Серьёзный производитель заранее предусматривает такие непредвиденные ситуации.

Шаг 4: Запустить цикл спекания бронзового порошка

А теперь о жаре.

Заполненные формы поступают в печь с контролируемой атмосферой. Согласно одному из утвержденных технологических описаний, порошок Cu89Sn11 в графитовых формах проходит через печь непрерывного действия, в которой температура в самой горячей зоне составляет около 820 °C, а восстановительная водородная атмосфера помогает предотвратить чрезмерное окисление и способствует образованию стабильных спекаемых шей. (sciencedirect.com)

Однако указание значения “820 °C” как некоего универсального «магического числа» — это небрежность со стороны инженеров.

Скажу прямо: заданное значение температуры в печи, скопированное из статьи, не становится проверенной производственной рецептурой только потому, что название сплава выглядит похожим. Размер частиц порошка, содержание оксидов, толщина детали, масса формы, скорость конвейерной ленты, точка росы в атмосфере, положение термопары, геометрия печи и требуемые эксплуатационные характеристики — все эти факторы влияют на реальные температурные параметры процесса.

Обычно этот цикл проходит несколько этапов:

1. Предварительный нагрев: Влага и летучие остатки удаляются, в то время как порошок и инструменты нагреваются более плавно.
2. Отопление: Деталь приближается к заданному диапазону спекания без значительных температурных градиентов.
3. Время спекания: Диффузия укрепляет точки соприкосновения между соседними частицами.
4. Контролируемое охлаждение: Склеенная деталь остывает, при этом окисление, растрескивание и деформация сводятся к минимуму.

Внутри слоя порошка частицы не исчезают.

Их точки соприкосновения срастаются. Их поверхности остаются частично различимыми. Между тем незаполненные пространства между ними образуют извилистую, взаимосвязанную сеть, по которой впоследствии может проходить газ или жидкость.

Вот в чём весь секрет.

Прочность повышается в местах соприкосновения, но проницаемость сохраняется в промежутках. Если цикл обжига в печи будет недостаточно интенсивным, фильтр может оказаться недостаточно прочным или начать терять частицы. Если же цикл будет слишком интенсивным, горловины пор могут сузиться, проницаемость может снизиться, а размеры могут начать изменяться.

Оператор балансирует на грани.

Что происходит между частицами бронзы?

При температуре спекания происходит атомная диффузия через границы соприкосновения соседних частиц бронзы. В местах соприкосновения частиц начинают образовываться небольшие мостики, называемые «шейками спекания».

Более выраженный рост шейки, как правило, означает большую механическую устойчивость.

Но есть одна загвоздка.

Производитель не заинтересован в сплошном бронзовом заготовке. Ему нужна такая степень сцепления, которая позволила бы детали выдержать давление, монтаж, вибрацию, транспортировку, очистку и эксплуатацию, при этом сохраняя достаточно открытой, связанной пористости для прохождения необходимого потока.

Эти цели противостоят друг другу.

2024 год Исследование в области технологии порошков, посвященное реконструированным пористым бронзовым структурам моделирование прессования порошка, спекания, трехмерной морфологии пор, проницаемости и внутреннего потока. Ценность этой работы заключается не в том, что цифровое моделирование заменяет производственный испытательный стенд — это не так, — а в том, что оно демонстрирует взаимосвязь между геометрией частиц, пространственной хаотичностью, связностью пор и проницаемостью.

Одна структура. Множество переменных.

И именно поэтому одно лишь число в микронах отражает лишь небольшую часть всей картины.

Шаг 5: Остудить, извлечь из формы и осмотреть пористое изделие

Охлаждение, похоже, пассивное.

Это не так.

Форма, бронзовый корпус, вставки и атмосфера печи продолжают взаимодействовать даже при понижении температуры. Слишком резкое охлаждение может привести к растрескиванию, деформации детали или появлению нежелательных дефектов поверхности. Если подвергнуть горячий пористый корпус воздействию неподходящей атмосферы, окисление может проникнуть глубоко в структуру, обладающую огромной внутренней площадью поверхности.

После остывания бронзовая деталь извлекается из формы.

При спекании бронзы из сыпучего порошка может наблюдаться относительно небольшая усадка по сравнению с порошковыми технологиями, рассчитанными на достижение практически полной плотности, что может упростить контроль размеров и извлечение из формы. Тем не менее, “относительно небольшая” не означает “можно игнорировать”. Для каждой конструкции необходимы данные испытаний, реалистичные допуски и повторяемость загрузки печи. (sciencedirect.com)

На данном этапе в ходе проверки следует обратить внимание на следующее:

• Трещины
• Потрескавшиеся края
• Неполное спекание
• Осаждение порошка
• Искажение
• Окисление поверхности
• Запретные зоны
• Ненормальный цвет
• Смещение вставки
• Несоответствие размерам

Более тёмная бронзовая поверхность не обязательно является дефектом. А блестящая — не обязательно означает, что она хороша.

Цвет может изменяться вследствие состояния порошка, раскисления, атмосферы в печи, очистки, технологической обработки, толщины оксидного слоя или последующих этапов отделки. Покупатели, которые оценивают пористые металлические фильтры по внешнему блеску, обращают внимание на самый очевидный признак — и, вероятно, наименее значимый.

Данные о расходе подделать сложнее.

Шаг 6: Обрабатывайте на станке осторожно — иначе разрушите поры

Резьба может по-прежнему потребоваться. То же самое касается плеч, канавок, уплотнительных поверхностей, отверстий или монтажных поверхностей с узкими допусками.

Именно здесь качественная спеченная деталь может незаметно прийти в негодность.

Пористая бронза обрабатывается не так, как обычный слиток из цельной бронзы. Давление инструмента может привести к размазыванию мягкого материала по открытым порам, сдавливанию краев пор, затягиванию металла в полости и забиванию стружки в поверхность.

Размеры соответствуют требованиям.

Проницаемость — нет.

2024 год Исследование в области точного машиностроения, посвященное механической обработке пористой бронзы использовали инструменты из монокристаллического алмаза и провели углубленный анализ изображений поверхности, чтобы изучить, как параметры обработки влияют на морфологию пор. Исследователи обнаружили, что условия обработки заметно влияют на характеристики пор на поверхности, причем глубина резания оказывает сильное влияние на характер удаления материала.

Это не должно удивлять никого, кто когда-либо имел дело с пористым металлом.

Но это так.

Гладкая, визуально отполированная поверхность фильтра может на самом деле оказаться менее эффективной, если в процессе отделки бронза была загнута над устьями пор. По этой причине уплотнительные площадки и зоны соединений следует обрабатывать там, где это необходимо, но функциональные фильтрующие поверхности не следует чрезмерно «украшать» исключительно для целей фотографирования.

«Pretty» может быть заблокировано.

Фильтры из бронзы, полученные методом гравитационного спекания, и фильтры из уплотнённой бронзы

Эти цифры не являются обещаниями.

Эти результаты были получены в определённых условиях исследований, и коммерческие фильтры, изготовленные с использованием других сплавов, с иным распределением порошка, геометрией, давлением или циклами обжига, могут демонстрировать иное поведение. Тем не менее, это сравнение показывает основной компромисс: при рыхлом спекании, как правило, сохраняется больше открытого пространства, тогда как при прессовании порошок, как правило, уплотняется.

Разные должности. Различные структуры. (sciencedirect.com)

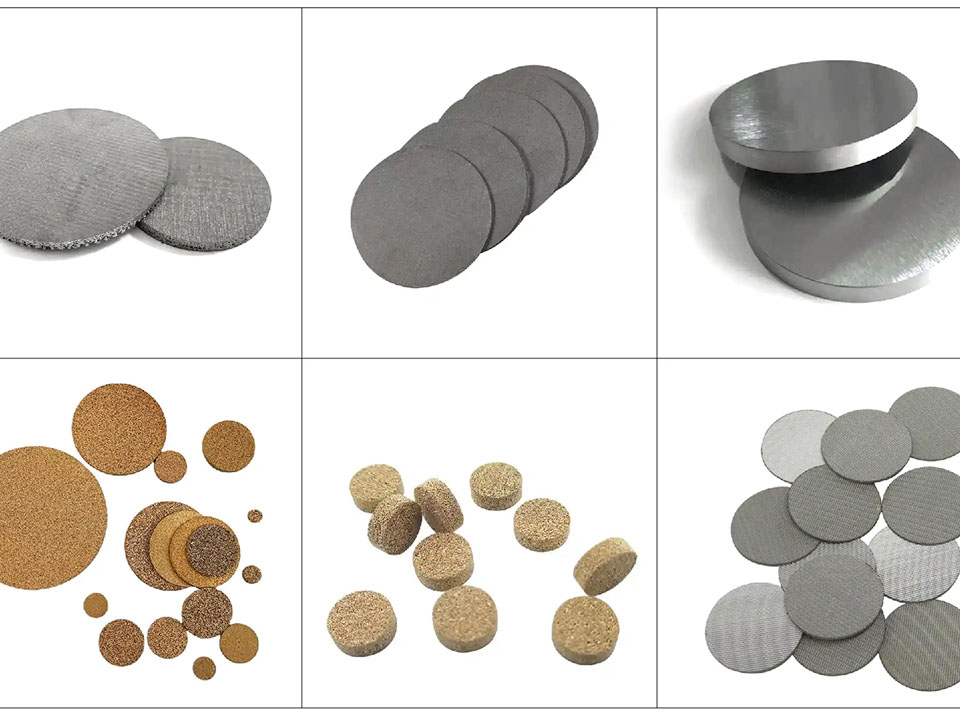

Покупателям, выбирающим между моделями из пористого металла, следует также сравнить фильтрующие картриджи из спеченного металла изготовлены из порошка, металлической сетки, волокнистого войлока или гофрированных конструкций. Все они относятся к категории “спеченного металла”, но отличаются по таким характеристикам, как текучесть, способность удерживать частицы, устойчивость к давлению и очищаемость.

Архитектура медиа меняет всё.

Как производители регулируют структуру пор

Пористый бронзовый фильтр не содержит тысяч одинаковых отверстий, идеально прорезанных лазером.

В нём есть извилистые проходы.

Некоторые отверстия сужаются, образуя горловины пор. Другие расширяются, образуя более крупные полости. Многие из них изгибаются, разветвляются, вновь соединяются или заканчиваются внутри материала. Жидкость не просто проходит через плоское сито — она прокладывает себе путь через трехмерный лабиринт.

Производители влияют на этот сложный процесс с помощью контроля качества порошка и технологического процесса.

Обратите внимание, сколько здесь ручек.

Размер частиц привлекает к себе наибольшее внимание, поскольку его легко указать в сертификате. Однако толщина стенок, вибрация, загрязнение мелкими частицами, стабильность атмосферы и обработка поверхности — все эти факторы могут влиять на перепад давления или эффективность удержания.

Именно поэтому профессиональные производство фильтров из спеченного металла должен организовываться как типовой процесс порошковой металлургии, а не рассматриваться как простое субподрядное производство в печи.

Разница становится заметной позже.

Как правило, на компьютере заказчика.

Какие испытания необходимо провести после изготовления пористого бронзового фильтра?

На некоторых заводах просто проверяют размеры, бегло оценивают цвет и упаковывают детали в коробки.

Для декоративной фурнитуры этого, возможно, достаточно. Но для функционального пористого элемента этого недостаточно.

В зависимости от области применения разумный план контроля может включать:

• Проверка сплава или материала
• Прослеживаемость партий порошка
• Контроль размеров
• Сравнение массы и кажущейся плотности
• Испытания воздушного или жидкостного потока
• Испытания с использованием перепада давления
• Оценка по максимальной пористости или по точке образования пузырьков
• Испытания эффективности фильтрации
• Испытания на механическую прочность
• Испытания под давлением или на герметичность
• Проверка чистоты
• Оценка выделения частиц
• Испытания на коррозию или совместимость
• Испытание прочности соединений с установленными фитингами

Вот неприятная правда: “5-микронный фильтр” по-прежнему не является пригодной для практического применения технической спецификацией.

Пять микрон — при какой эффективности?

С помощью каких частиц проводилось измерение? При каком расходе? В воздухе, воде, гидравлическом масле, дизельном топливе или другой жидкости? При какой вязкости и температуре? Описывает ли это число номинальную степень удержания, абсолютную степень удержания, максимальный размер пор или фракцию порошка?

В отсутствие четко определённого метода испытаний два производителя могут указывать на двух коробках одинаковый класс точности в микронах, поставляя при этом фильтры, которые работают совершенно по-разному.

Я не доверяю голым цифрам в микронах.

Вам тоже не стоит.

Для проектов, в которых используются различные сплавы или фильтрующие структуры, более широкий Ассортимент промышленных спеченных фильтрующих картриджей помогает отделить пористые бронзовые порошковые компоненты от спеченного пластика, нержавеющей стали, титана и других фильтрующих материалов.

Одно и то же слово — “спеченный”.”

Иной подход к проектированию.

Что говорят нам последние данные об управлении технологическими процессами

Научные статьи становятся полезными, когда их воспринимают как предупреждения о рисках производства, а не как декоративные ссылки.

Возьмем, к примеру, исследование, опубликованное в журнале «Powder Technology» в июле 2024 года. Исследователи воссоздали трехмерную пористую структуру бронзы путем моделирования этапов процесса порошковой металлургии, а затем оценили морфологию пор и проницаемость. Главный вывод заключается не в том, что компьютерная модель может дать добро на отгрузку. Она не может. Полезный вывод заключается в том, что проницаемость определяется всей взаимосвязанной структурой в целом, а не одним привлекательным изображением поверхности. (sciencedirect.com)

Кроме того, есть исследование в области точного машиностроения, проведенное в августе 2024 года.

Исследование показало, что условия механической обработки влияют на морфологию пористой бронзы. Таким образом, фильтр может быть правильно спечен, иметь правильные размеры, но при этом покинуть станок с поврежденными поверхностными порами из-за неправильного выбора инструмента, глубины резания или механизма съема материала. (sciencedirect.com)

Это неприятно.

Но полезно.

Этот Премия MPIF за выдающиеся достижения в области дизайна 2023 года Также были представлены данные о теплообменнике из нержавеющей стали марки 316L, напечатанном методом струйной печати со связующим веществом с превышением размеров примерно на 20% для компенсации усадки при спекании.

Нет, эта деталь не была бронзовым фильтром, изготовленным методом гравитационного спекания.

Именно поэтому я и привёл этот пример. Он демонстрирует, насколько сильно могут различаться характеристики усадки в зависимости от метода производства из порошка. Для технологий струйной печати со связующим, безнапорного спекания бронзы, литья металла под давлением и традиционной технологии прессования и спекания не следует использовать одно и то же заимствованное допущение об усадке.

Названия процессов имеют значение.

То же самое касается и цепочки поставок металлов. Агентство Reuters сообщило, что в 2023 году мировой объем добычи меди на рудниках составил около 22,4 млн метрических тонн, в то время как потребление рафинированной меди достигло примерно 26,5 млн тонн. Конечно, эти цифры не позволяют рассчитать цену одного бронзового фильтра, но они показывают, что бронзовый порошок находится внизу огромного рынка меди, на который влияют объемы добычи, мощности металлургических предприятий, стоимость электроэнергии, региональный спрос, спекуляции и доступность легирующих материалов. (reuters.com)

Изменения цен на сырой порошок.

Далее приводятся цитаты.

Чем отличается надежный бронзовый фильтр от дешевого?

Дело не в цвете.

Дело не только в весе.

И никаких слов продавца вроде: “Качество такое же”.”

Надежность фильтра из спеченной бронзы обеспечивается за счет контролируемого химического состава порошка, стабильного размера частиц, равномерного заполнения формы, задокументированных настроек вибрации, проверенных рецептур обжига, контролируемых условий атмосферы, ограниченной механической обработки после формования, отслеживаемости партий, а также испытаний, которые действительно соответствуют условиям эксплуатации.

Слабый поставщик продает геометрию.

Надежный поставщик обеспечивает стабильные поставки и удержание клиентов.

Таково мое мнение, и я считаю, что специалисты по закупкам должны проявлять гораздо большую требовательность в этом вопросе. Бронзовый фильтр зачастую представляет собой недорогой компонент, устанавливаемый внутри гораздо более дорогостоящего оборудования. Экономия нескольких центов на пористом элементе не имеет смысла, если нестабильный расход, вымывание мусора или преждевременная закупорка могут привести к остановке всего оборудования, входящего в эту систему.

Прежде чем дать разрешение на запуск в производство, запросите:

1. Обозначение бронзового сплава или диапазон химического состава
2. Контроль распределения частиц по размеру
3. Независимо от того, была ли деталь получена методом гравитационного спекания или прессования
4. Определение указанного номинального размера в микронах
5. Данные о расходе или перепаде давления
6. Подробная информация об испытательной жидкости и условиях испытаний
7. Максимальная рабочая температура и перепад давления
8. Ограничения, связанные с химической совместимостью
9. Рекомендации по очистке и регенерации
10. Протоколы проверок и отслеживание партий
11. Испытания прототипа или первой единицы продукции
12. Допуски на размеры после спекания и механической обработки

И внимательно прислушайтесь к ответам.

Достоверный завод по производству промышленных фильтров должна быть в состоянии объяснить, как происходит приемка, классификация, хранение, загрузка, спекание, охлаждение, механическая обработка, очистка и испытание ее порошка. Фраза “У нас многолетний опыт” не является планом проведения инспекции.

Это рекламный текст.

Часто задаваемые вопросы

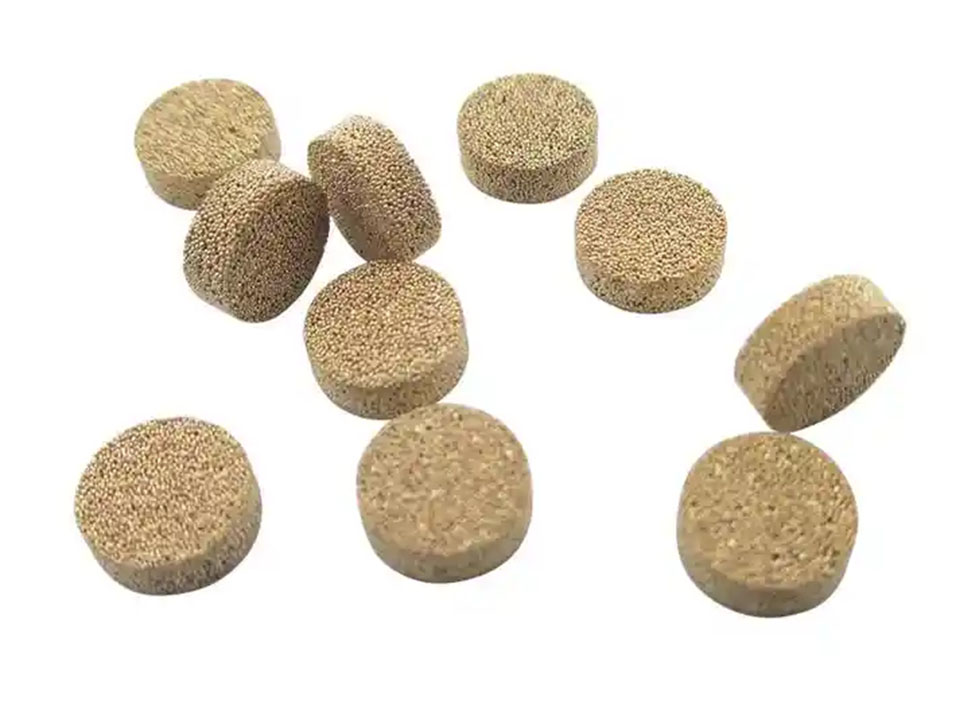

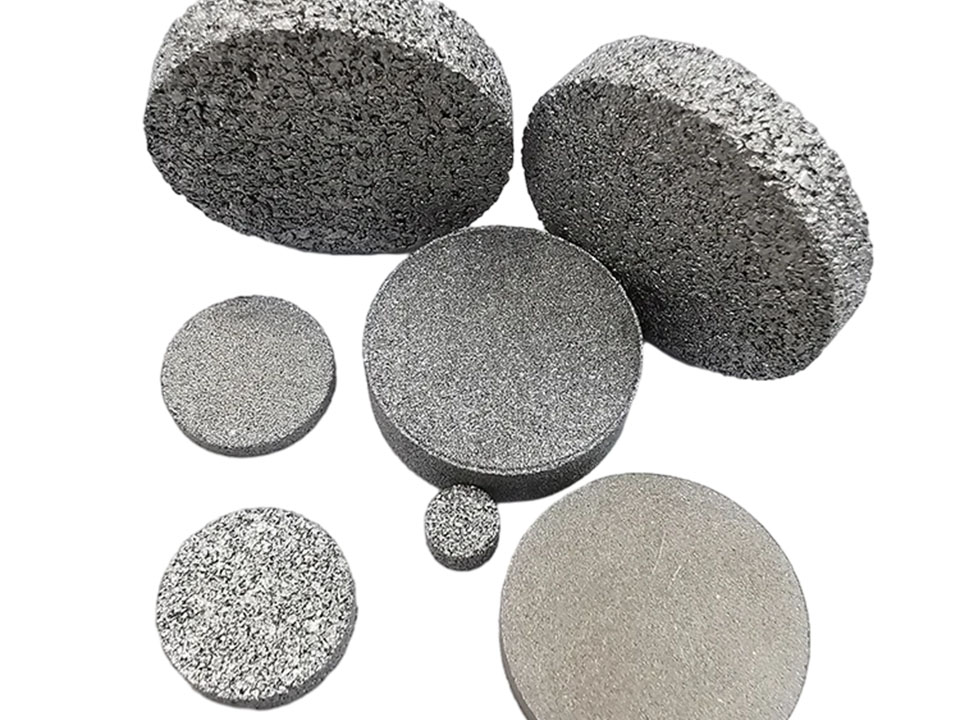

Что такое фильтр из спеченной бронзы?

Фильтр из спеченной бронзы представляет собой жесткий пористый металлический элемент, изготавливаемый путем нагрева бронзового порошка в контролируемых условиях до момента, когда соседние частицы соединяются между собой, не превращая при этом всю загрузку в сплошной металл, в результате чего образуются взаимосвязанные каналы, способные улавливать загрязнения, распределять поток, гасить давление или отделять аэрозоли от движущегося потока газа или жидкости.

Эти внутренние каналы образуются между частицами порошка, а не просверливаются в готовой детали. Конечные эксплуатационные характеристики зависят от химического состава бронзы, распределения порошка, формы частиц, плотности уплотнения, толщины стенок, условий спекания, а также от любой последующей механической обработки.

К типичным областям применения относятся пневматические глушители, гидравлические системы, смазочное оборудование, топливные системы, распределение газа, сепарация аэрозолей, гашение давления и защита чувствительного оборудования, расположенного ниже по потоку. (sciencedirect.com)

Что такое процесс гравитационного спекания?

Гравитационное спекание — это процесс порошковой металлургии, осуществляемый без давления, при котором сыпучий бронзовый порошок загружается в жаропрочную форму, уплотняется под действием силы тяжести и контролируемой вибрации, а затем нагревается в контролируемой атмосфере до тех пор, пока металлические «шеи» не соединят соседние частицы, сохранив при этом связанные пустоты, необходимые для проницаемости и фильтрации.

Этот процесс также называют спеканием в сыпучей пудре или спеканием без давления.

В отличие от традиционного прессования, данный процесс не требует высокого давления уплотнения для получения плотной сырой детали. Порошок, как правило, удерживается в форме до тех пор, пока в результате спекания в печи деталь не приобретет достаточную прочность для дальнейшей обработки.

«Свободный» не означает «неконтролируемый».

Какая бронзовая пудра лучше всего подходит для спеченных фильтров?

Лучшим бронзовым порошком для спеченных фильтров является предварительно легированный порошок с однородной фракцией, химический состав, морфология, насыпная плотность, состояние поверхности и гранулометрический состав которого позволяют стабильно получать требуемую структуру пор, проницаемость, механическую устойчивость, габариты и фильтрационные характеристики после спекания в проверенных производственных условиях.

Для гравитационного спекания обычно выбирают сферические частицы, поскольку их текучесть и уплотнение протекают более предсказуемо. Cu89Sn11 является одним из задокументированных промышленных примеров, однако его не следует рассматривать как единственный приемлемый сплав для всех типов жидкостей, температур, давлений, коррозионных сред или нормативных требований. (sciencedirect.com)

Решение принимает приложение.

Не брошюра.

Как регулируется степень очистки фильтра из спеченной бронзы в микронах?

Микрономентальный рейтинг фильтра из спеченной бронзы регулируется за счет контроля распределения частиц бронзы по размерам, плотности их укладки, содержания мелкого порошка, вибрации, толщины стенок, температуры в печи, времени спекания, а также взаимосвязанных горловин пор, образующихся между частицами; после чего проводится испытание в четко определенных условиях, а не оценка характеристик исключительно на основе размера ячейки порошка.

В технических характеристиках должно быть указано, является ли показатель номинальным или абсолютным, а также должны быть указаны требуемая эффективность, испытательная жидкость, тестовые частицы, расход, температура и перепад давления.

Без этого контекста значение в микронах является неполным.

Иногда практически бессмысленно.

Является ли гравитационное спекание более эффективным методом, чем прессование бронзового порошка?

Гравитационное спекание не всегда превосходит уплотнение порошка; как правило, его предпочитают в тех случаях, когда основными требованиями являются высокая степень взаимосвязанной пористости и проницаемость, тогда как уплотнение более целесообразно, когда детали требуют более тщательного уплотнения, более высокой плотности, более прочной конструкции или характеристик, которые невозможно получить при использовании структуры из сыпучего порошка.

В одном сравнительном исследовании была указана кажущаяся пористость примерно 50–60% в бронзе с рыхлым спеканием и примерно 20–30% в уплотнённых образцах. Эти цифры иллюстрируют разницу между методами производства, однако они не являются гарантированными техническими характеристиками для каждого серийного фильтра. (sciencedirect.com)

Это зависит от конкретной работы.

Всегда.

Можно ли очищать и повторно использовать фильтры из спеченной бронзы?

Фильтр из спеченной бронзы зачастую можно очистить и использовать повторно, если его сплав, тип загрязнений, структура пор, прикрепленное оборудование и история эксплуатации совместимы с методом очистки; однако повторное использование следует разрешать только после проверки расхода, перепада давления, степени очистки, состояния пор и механической целостности на соответствие допустимым пределам.

К возможным методам очистки относятся обратная промывка, использование совместимых растворителей, ультразвуковая очистка или тщательно контролируемая термическая обработка.

Но не стоит действовать опрометчиво.

Энергичная чистка щеткой может привести к деформации поверхности. Неподходящие кислоты могут вызвать коррозию меди или олова. Чрезмерное нагревание может изменить структуру пор или привести к окислению детали. Струи высокого давления могут повредить тонкие стенки или участки со слабым соединением.

«Можно чистить» — это не то же самое, что «неразрушимый».

Заказать фильтр из спеченной бронзы по индивидуальному заказу

Укажите наружный диаметр, внутренний диаметр, общую длину, толщину пористой стенки, детали соединений, требования к фильтрации, расчетный расход, состав жидкости или газа, рабочую температуру, рабочее давление, перепад давления, метод очистки, годовой объем, а также предоставьте имеющиеся чертежи или физические образцы.

Не начинайте с фразы “Мне нужно 10 микрон”.”

Начните с системы.

Правильно сконструированный фильтр из спеченной бронзы должен обеспечивать баланс между эффективностью удержания частиц, проницаемостью, толщиной стенок, прочностью, коррозионной стойкостью, потерями давления, конструкцией крепления, возможностью очистки, допуском на размеры и повторяемостью производства. Изменение одной переменной, как правило, влечет за собой изменение другой.

Это и есть порошковая металлургия.

Если вам требуются бронзовые детали на заказ, нестандартная арматура, запасные части, новые структуры пор или прототипы для конкретных задач, подайте заявку на техническую экспертизу через наш Услуги по производству фильтрующих систем по схеме OEM/ODM.
