두 개의 카트리지가 모두 5 µm 라벨을 달고, 동일한 30인치 하우징에 장착되며, 거의 똑같은 포장 상자에 담겨 배송되더라도, 실제 생산 공정에서 점도가 상승하거나 고형분 함량이 급증하거나 차압 곡선이 상승하기 시작하면 완전히 다른 장비처럼 작동할 수 있습니다.
그러면 실패합니다.
어쩌면 플리트 팩이 접혀 버릴 수도 있고, 교대 근무가 끝나기 전에 미디어 블라인드가 내려질 수도 있다. 아니면—이건 더 끔찍한 시나리오지만—압력 게이지가 여전히 아주 정상적인 수치를 표시하고 있는 동안 씰이 우회될 수도 있다.
마이크론 등급은 같지만, 결과는 완전히 다릅니다.
그래서 저는 “5 마이크론, PP 소재, 길이 20인치”로 시작하고 끝나는 카트리지 사양은 믿지 않습니다. 그 정도로는 부족합니다. 턱없이 부족하죠.

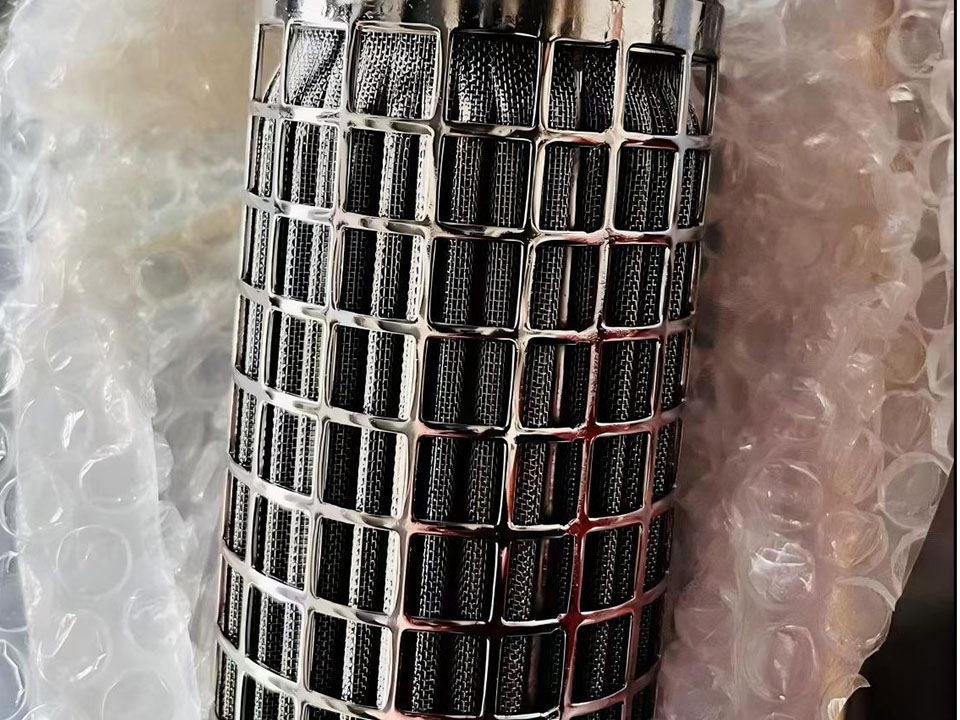

오른쪽 산업용 필터 카트리지 실제 운전 유량, 점도, 온도, 압력 및 화학 물질 노출 조건에서 대상 오염 물질을 제거해야 합니다. 또한 펌프의 유량 부족을 초래하거나, 코어가 파손되거나, 섬유가 떨어져 나오거나, O-링이 장착부에서 빠져나오거나, 카트리지 교체 때마다 2시간 동안 가동을 중단해야 하는 일이 없어야 합니다.
그런데도 구매자들은 여전히 같은 질문을 던집니다:
“가장 저렴한 5마이크론 필터는 무엇입니까?”
그 이유를 이해합니다. 미크론 등급은 비교하기 쉽습니다. 반면, 압력 강하 곡선, 베타 비율, 씰의 화학적 특성, 오염 물질의 형태, 먼지 포집 용량, 부하 유량 거동 등은 분석하는 데 더 많은 노력이 필요합니다.
하지만 여기에는 씁쓸한 진실이 있습니다. 마이크론 등급만을 기준으로 구매하는 것은 기술적 조달이 아닙니다. 그저 사양을 내세우는 허울뿐인 행위에 불과합니다.
“더러운 물.”
그 설명은 견적 요청서(RFQ)에 필요 이상으로 자주 등장하는데, 솔직히 말해 그 설명만으로는 거의 아무것도 알 수 없습니다.
무엇이 물을 오염시키고 있을까요? 실리카 입자? 배관 스케일? Fe₂O₃ 녹? 활성탄 미세 입자? 폴리머 솜털? 조류? 절삭유? 용접 슬래그? 연성 생물 슬러지?
다른 적. 다른 싸움.
단단하고 각진 20 µm 크기의 광물 입자는 여과재의 상류면과 충돌한 후 그곳에 머물러 있을 수 있습니다. 반면, 부드러운 20 µm 크기의 생물학적 응집체는 변형되거나 여과재 표면에 퍼지거나, 여러 개구부를 연결하거나, 단단한 시험 비드가 쉽게 막힐 법한 기공 네트워크 속으로 끼어들 수 있습니다.
부드러운 고체는 속임수다.
끈적거리는 젤은 더 문제가 됩니다. 이 젤은 단순히 모공을 메우는 데 그치지 않고, 표면을 탁하게 만들고 인접한 입자들을 서로 달라붙게 하여 투과성이 낮은 층을 형성하는데, 이로 인해 압력 차(delta-P)가 깨끗한 실험실 조건에서 예상되는 것보다 훨씬 빠르게 상승하게 됩니다.
그리고 용해된 오염 물질은요? 그건 또 완전히 다른 문제죠.
일반적인 입자 필터 카트리지는 분자 크기가 필터의 기공 크기보다 작다는 이유만으로 용해된 화학 물질을 제거하지는 못합니다. 처리 대상에 따라 처리 공정에는 활성탄, 이온 교환, 산화, 침전, 나노여과, 역삼투 또는 여러 단계가 복합적으로 적용되어야 할 수 있습니다.
PFAS는 현실을 직시하는 데 유용한 지표입니다. 미국 환경보호청(EPA)이 2024년 4월에 제정한 규정에 따라 음용수에 대한 법적 구속력이 있는 허용 기준치는 PFOA 및 PFOS의 농도는 4.0조 분의 1입니다., 또한 PFHxS, PFNA 및 HFPO-DA에 대해서는 10 ppt의 기준치가 적용됩니다. 2026년 5월, EPA는 PFOA 및 PFOS 기준치를 유지하는 한편, 나머지 세 가지 개별 기준치와 관련 위험 지수 규정을 폐지할 것을 제안했습니다. 이러한 2026년 변경 사항은 여전히 제안 단계에 머물러 있으며, 2024년 규정을 최종적으로 대체하는 것은 아닙니다. EPA의 PFAS 음용수 규제 한 가지 사실을 뼈저리게 분명히 보여준다. 바로 일반적인 침전 카트리지가 자동으로 용해성 PFAS 처리 장치가 되는 것은 아니라는 점이다. (미국 환경보호청(EPA))
그러니 카트리지 재질에 대해 논의하기 전에, 먼저 구체적인 세부 사항을 파악해 봅시다:
“갈색 입자”는 여전히 해당되지 않습니다.
솔직히 말해서, 대충 찍은 현미경 사진 한 장과 기본적인 중량법 고체 분석 결과가 화려한 필터 홍보 책자 스무 권보다 더 가치가 있는 경우가 많다고 생각합니다. 적어도 먼지는 마케팅 용어를 쓰지 못하니까요.
A 필터 카트리지의 미크론 등급 입자 크기에 대한 기준을 제시합니다.
그게 다입니다.
이 수치만으로는 제거 효율, 오염 물질 수용량, 시험 유체, 유량, 부하 조건, 또는 종단 차압 등을 자동으로 알 수 없습니다. 그리고 이러한 세부 정보가 없다면, 그 수치는 의외로 해석하기 까다로울 수 있습니다.
명목 정격은 대개 해당 카트리지가 명시된 크기의 입자 중 일정 비율을 제거한다는 것을 의미합니다.
얼마예요?
좋은 질문이네요.
명목상 10 µm 카트리지는 10 µm 전후의 입자를 60% 정도 제거할 수 있습니다. 또 다른 카트리지는 90%를 제거할 수도 있습니다. 두 카트리지 모두 하류 측의 입자 수치가 전혀 다르더라도 여전히 “10 마이크론” 제품으로 판매될 수 있습니다.
결과는 다음과 같은 요인에 따라 달라집니다:
공급업체가 효율 백분율과 시험 방법을 명시하지 않는다면, 완전한 여과 사양을 확보한 것이 아닙니다.
스티커가 하나 있네요.
절대 등급은 명시된 입자 크기와 문서화된 시험 조건 하에서 정의된 제거 효율을 서로 연결해야 합니다.
~해야 한다.
일부 카탈로그에서는 “절대적”이라는 표현이 과장되어 사용되기도 하므로, 그래도 실제 효율 곡선을 요청하는 편이 좋습니다. 과장된 형용사는 테스트 데이터가 아니기 때문입니다.
유용한 지표 중 하나는 베타 비율입니다:
[ \beta_x = \frac{\text{x보다 큰 상류 입자의 개수}}{\text{x보다 큰 하류 입자의 개수} ]
이에 상응하는 효율은 다음과 같습니다:
[ \text{효율} = \left(1-\frac{1}{\beta_x}\right)\times100 ]
| 베타 비율 | 해당 효율 |
|---|---|
| β₂ | 50% |
| β₂₀ | 95% |
| β₇₅ | 98.67% |
| β₂₀₀ | 99.5% |
| β₁₀₀₀ | 99.9% |
유압 여과의 경우, ISO 16889:2022 이 시험은 오염 물질을 지속적으로 주입하는 다단계 시험을 정의합니다. 이 시험은 명시된 시험 조건 하에서 미립자 제거 성능, 오염 물질 처리 용량 및 차압 특성을 평가합니다. 이 시험이 모든 산업용 가스 또는 액체 카트리지에 적용할 수 있는 보편적인 표준 프로토콜은 아니지만, 유용한 성능 데이터가 어떤 모습인지 보여줍니다. (ISO)
다음 두 가지를 비교해 보세요:
10 µm 고효율 산업용 필터
10 µm(c), β₁₀ ≥ 200, 명시된 ISO 16889 조건 하에서 시험됨
그건 마음이 놓이네요.
다른 하나는 측정 가능합니다.
하류 구성 요소가 서보 밸브, 분사 노즐, 멤브레인 스키드, 크로마토그래피 시스템, 주입 펌프, 베어링, 열교환기 또는 완제품인 경우, 이러한 차이는 중요한 의미를 갖습니다.
수거된 먼지는 어디로 보내야 할까요?
그 질문은 간단해 보이지만, 사실 그렇지 않습니다.
표면 여과 매체의 상류면 근처에 있는 대부분의 입자를 포집합니다. 주름형 막, 스크린, 철망 및 이와 유사한 구조물은 이 메커니즘에 크게 의존합니다. 이러한 구조물은 뛰어난 포집 성능을 발휘하며, 여과 케이크가 깨끗하게 분리될 경우 적절한 세척성을 보여줍니다.
심층 여과 더 두꺼운 다공성 경로를 통해 오염 물질을 분산시킵니다. 멜트블로운 PP, 섬유질 필터 매체, 밀도 구배형 카트리지 및 특정 소결 구조는 모든 입자를 외피에 쌓아두기보다는 매체 내부에 가두어 둡니다.
어느 쪽 디자인도 매번 승리하는 것은 아닙니다.
주름형 필터 요소는 콤팩트한 외피 안에 상당한 면적의 여과재를 담고 있을지 모르지만, 끈적거리는 공정 슬러지가 주름 사이를 연결하거나 주름 사이의 홈을 막아버리면, 카탈로그에 명시된 것보다 훨씬 더 빨리 그 이론적 여과 면적이 사라질 수 있습니다.
넓은 면적. 미미한 이점.
심도 필터는 최종 압력 차(delta-P)에 도달하기 전까지 더 많은 이물질을 포집할 수 있습니다. 하지만 일단 입자가 매트릭스 깊숙이 파묻히면 이를 제거하는 것은 매우 번거로울 뿐만 아니라, 때로는 불가능할 수도 있습니다.
일반적인 부유물질, 냉각수, 일반 전처리 및 비교적 저렴한 일회용 서비스의 경우, 다음을 비교해 보십시오. 산업용 침전물 필터 카트리지, 멜트블로운, 플리츠, 고유량 및 PP 구조 등을 포함합니다.
경질 다공성 구조물, 특이한 형상, 탈락이 적은 매체, 제어된 가스 확산 또는 기계적 지지 방식의 설계의 경우, 소결 플라스틱 필터 카트리지 PE, PP, PTFE, 나일론 및 기타 엔지니어링 플라스틱을 고려할 수 있습니다.
하지만 제품 사진만 보고 둘 중 하나를 선택하지는 마세요.
하얀 원통만으로는 알 수 있는 게 거의 없습니다.
“PP는 호환됩니다.”
어쩌면 언론이 그럴지도 모른다.
코어, 케이지, 엔드 캡, 열용접, 접착제, 포팅 컴파운드, 지지봉, 스프링, 어댑터, 개스킷, O-링은 어떻습니까?
필터 카트리지는 하나의 조립체이며, 하우징 내부에 떠다니는 개별 여과재 조각이 아닙니다. 화학적으로 취약한 구성 요소 하나만으로도 전체 구조가 망가질 수 있으며, 이는 노출 후 주요 여과재가 흠잡을 데 없이 깨끗해 보일 때조차 마찬가지입니다.
이 문제에 대해 저는 확고한 견해를 가지고 있습니다. 호환성 표가 너무 경솔하게 사용되고 있습니다.
어떤 표에는 폴리프로필렌이 수산화나트륨에 내성이 있다고 나와 있을 수 있습니다. 좋습니다. 하지만 그 조건이 20°C에서 2% NaOH였는지, 아니면 80°C에서 30% NaOH에 압력 사이클링과 주간 고온 CIP 공정이 적용된 조건이었는지 궁금합니다.
그건 같은 의무가 아닙니다.
전혀 그렇지 않다.
재료의 내성은 농도, 온도, 노출 시간, 기계적 응력 및 화학 혼합물에 따라 달라집니다.
마지막 건 놓치기 마련이에요.
폴리머는 화학 물질 A와 화학 물질 B를 각각 따로 처리할 때는 견딜 수 있지만, 실제 혼합 공정 흐름에서는 연화되거나 응력 균열이 발생할 수 있습니다. 여기에 고온이 더해지면, 갑자기 “호환되는” 카트리지가 엔드 캡 주변에서 팽창하기 시작합니다.
리뷰에는 다음 내용이 포함되어야 합니다:
“희석산”만으로는 충분하지 않습니다.
HCl, HNO₃, CH₃COOH, H₂SO₄, HF는 누군가가 이들을 같은 스프레드시트 열에 넣었다고 해서 그 성질이 모두 똑같은 것은 아닙니다.
PP와 PE 물, 다양한 산 및 알칼리, 그리고 일반적인 공정 액체 용도에 널리 사용됩니다. 그러나 실제 사용 한계는 폴리머 등급, 온도, 산화, 용매 노출, 기계적 하중 및 구조 방식에 따라 달라집니다.
PTFE 광범위한 내화학성과 유용한 소수성 특성을 제공합니다. 하지만 이것이 만능 해결책은 아닙니다. 지지체의 형상, 젖음성, 밀봉성, 투과성, 크리프 현상, 그리고 비용 등은 여전히 결정 시 고려해야 할 요소들입니다.
나일론 또는 PA 뛰어난 내마모성과 기계적 강도를 제공할 수 있습니다. 수분 흡수, 치수 변화, 강산 및 특정 용매에 대해서는 보다 면밀한 검토가 필요합니다.
304 및 316L 스테인리스강 내열성, 용접성, 세척성 및 기계적 지지력을 제공합니다. 하지만 “스테인리스’라고 해서 ”아무것도 훼손할 수 없다’는 뜻은 아닙니다. 염화물, 틈새, 환원성 산, 그리고 고온은 지나치게 자신만만했던 수많은 설계를 무너뜨려 왔습니다.
티타늄 내식성, 온도 및 사용 수명이 더 높은 재료비 및 제작 비용을 정당화할 수 있는 경우에는 타당할 수 있다.
촉매 회수, 고온 가스, 고압 액체, 반복적인 역세척, 부식성 공정 작업 또는 가혹한 세정 주기의 경우, 이용 가능한 제품을 검토하십시오. 소결 금속 필터 카트리지 구조.
그리고 공급업체가 “내화학성”이라고 말할 때는, 꼭 그 뒤에 따져 물어보세요.
무엇에 내성이 있나요?
매체가 아무리 완벽하더라도 여과 결과는 여전히 형편없을 수 있습니다.
어떻게요?
우회.
씰이 손상되거나, 규격 미달이거나, 부풀어 오르거나, 뒤틀리거나, 화학적으로 연화되면 오염된 유체가 카트리지 내부를 통과하지 못하고 카트리지 주변으로 우회하게 됩니다. 펌프는 계속 작동합니다. 유량은 정상으로 보입니다. 압력 차(Delta-P)는 낮은 상태를 유지할 수 있습니다.
모두가 편안한 기분을 느낍니다.
한편, 여과되지 않은 제품이 하류로 흘러가고 있다.
그렇기 때문에 DOE 끝단, 평면 개스킷, 222 O-링, 226 O-링, 베요넷 어댑터, 나사산 끝단, 플랜지, 스프링 및 맞춤형 시트는 사소한 연결 세부 사항으로 취급되어서는 안 됩니다.
확인:
EPDM, FKM, 실리콘, NBR 및 PTFE 캡슐화 씰은 모두 증기, 탄화수소, 산화제, 산, 염기 및 용매에 대해 각기 다른 장점과 단점을 가지고 있습니다.
O-링은 가격이 저렴합니다.
우회로는 아닙니다.
“유량은 얼마인가요?”
더 자세한 정보가 없이는 그 질문에 대답하고 싶지 않습니다.
무엇의 유량인가요? 온도는 얼마인가요? 카트리지 길이는 얼마인가요? 청정 차압은 얼마인가요? 내부에서 외부로 흐르는 방식인가요, 아니면 외부에서 내부로 흐르는 방식인가요? 그리고 공정에서 실제로 이용 가능한 압력 헤드는 얼마인가요?
A 필터 카트리지 유량 엔드 캡에 고정된 숫자가 각인되어 있지는 않습니다.
다음에 따라 달라집니다:
다공성 매질을 통과하는 층류에 대해서는, 다르시 법칙이 유용한 근사식을 제공한다:
[ \Delta P = \frac{\mu L v}{k} ]
장소:
간단히 말해, 다른 조건들이 대체로 비슷하다고 가정할 때, 점도가 증가하면 압력 강하도 일반적으로 증가합니다.
이건 생소한 이론이 아닙니다.
그럼에도 불구하고, 상온의 깨끗한 물에 대한 데이터가 여전히 냉각 기어 오일, 수지, 시럽, 코팅 슬러리, 폴리머 도프, 농축 세정액, 그리고 물과는 전혀 다른 특성을 보이는 유체들의 사양서에 그대로 기재되고 있다.
그러면 스키드가 연료가 떨어지게 된다.
단 하나의 최대 유량 수치만으로는 충분하지 않습니다.
유량에 따른 압력 강하를 요청하고, 다음 사항도 함께 요청하십시오:
그리고 동등한 데이터를 비교해 보세요.
수평축에 “유량’이라고 표시되어 있다고 해서 압축 공기 곡선, 정수 곡선, ISO VG 32 오일 곡선을 서로 바꿔서 사용할 수는 없습니다.”
압력 손실은 단순히 계기상의 문제가 아닙니다. 압축 공기 시스템에서 작업자들은 종종 오염된 필터를 보완하기 위해 토출 압력을 높이는 경우가 있는데, 이는 당장 해결책처럼 보일 수 있지만, 결국 카트리지로 인한 유량 제한이 지속적인 전기 요금 부담으로 이어지게 됩니다.
에 따르면 미국 에너지부 압축 공기 참고서, 100 psig 시스템에서 토출 압력이 2 psi 상승하면 최대 출력 시 에너지 소비량이 약 1% 증가합니다. 30%–50%의 수요가 조절되지 않을 경우, 이에 따른 총 손실은 약 2 psi가 증가할 때마다 1.6%–2%. (미국 에너지부(DOE)의 Energy.gov)
그 숫자는 그리 놀랍게 들리지 않네요.
압축기가 연간 8,000시간 가동될 때까지.
동일한 DOE 지침에서는 필터를 포함한 처리 장비 전반의 압력 차를 확인하고 이를 제조업체가 정한 한계치와 비교할 것을 권장하고 있는데, 이는 높은 압력 손실이 유지보수가 필요하다는 신호이기 때문이다.
따라서 용량이 부족하거나 과부하가 걸린 카트리지는 교체 비용과 에너지 비용이라는 두 가지 비용을 초래합니다.
꽤 괜찮은 함정이네.
평균 유량 때문에 스프레드시트가 평온해 보입니다.
피크 유량은 취약점을 찾아낸다.
카트리지 필터 규격 선정 지난달 운영 보고서에서 산출된 무난한 산술 평균이 아니라, 가장 신뢰할 수 있는 공정 수요량부터 시작해야 한다.
간단히 말해, 면적 간의 관계는 다음과 같습니다:
[ A = \frac{Q}{J} ]
장소:
카트리지가 여러 개인 경우:
[ N = \frac{Q{\text{디자인}}}{Q{\text{카트리지당 승인된 수량}}} ]
그런 다음 여백을 추가하세요.
여유량은 어느 정도여야 할까요? 이는 오염 물질의 변동성, 점도 변동, 배치별 최대치, 시동 시 발생하는 이물질, 예상 오염 속도, 중복성 요구 사항, 그리고 향후 생산 계획에 따라 달라집니다.
그다지 세련된 대답은 아니라는 건 저도 압니다.
하지만 “항상 10%를 추가하라”는 식의 접근은 게으른 엔지니어링이다.
해당 프로세스에 다음이 필요하다고 가정하면 60 m³/h.
실제 액체를 사용하여 테스트한 결과, 40인치 카트리지 1개로 다음을 처리할 수 있는 것으로 나타났습니다. 10 m³/h 선택한 깨끗한 차압에서.
이론상 개수는 다음과 같습니다:
[ 60 ÷ 10 = 6\text{ 카트리지} ]
25% 영업 마진을 추가합니다:
[ 6 × 1.25 = 7.5 ]
일반적으로 이는 최소한 카트리지 8개, 단, 주택 배치, 부하 시 압력 강하, 고형물 처리 용량, 배치 처리 시간 및 대기 요건에 따라 달라질 수 있습니다.
하지만 문제가 하나 있습니다.
10 m³/h라는 정격 값은 실제 공정 유체로 측정된 것입니까, 아니면 20°C의 깨끗한 물로 측정된 것입니까? 생산 액체의 점도가 5배 더 높거나, 저온 시동 시 점도가 높아진다면, 카트리지 6개를 기준으로 한 계산은 이미 무의미할 수 있습니다.
실제 점도를 사용하십시오.
더 좋은 방법은 시범 운영을 해보는 것입니다.
저렴한 구매 가격 뒤에는 매우 비싼 카트리지가 숨어 있을 수 있습니다.
조달 단계에서는 요소당 $40이 발생합니다. 운영 단계에서는 10회의 교체 작업, 10회의 감압 사이클, 10회의 씰 끼임 사고, 10회의 하우징 세척, 10회의 폐기 작업이 발생하며, 고객에게 전달되지 못하는 생산물이 수 시간 분량 발생합니다.
다른 수학.
실질적인 연간 비용 계산 방법은 다음과 같습니다:
[ \text{연간 여과 비용} = \text{카트리지} + \text{인건비} + \text{가동 중단 시간} + \text{에너지} + \text{세척} + \text{폐기} + \text{품질 저하} ]
카트리지 A의 가격이 $40이고, 사용 기간이 3일이라고 가정해 봅시다.
카트리지 B의 가격은 $160이며, 사용 기간은 30일입니다.
스프레드시트만 보고 판단하는 구매자는 300%의 가격 프리미엄만을 주목합니다. 반면 공장 측에서는 카트리지 교체 횟수가 1회에서 약 10회로 늘어나는 것은 물론, 세척, 잔여 제품, 인건비, 폐기물 처리, 재가동 시 불안정성, 그리고 설치 오류 가능성까지 고려해야 합니다.
어느 쪽이 더 비싸나요?
맞아요.
그래서 재사용 가능한 소결 금속 필터 카트리지 가혹하고 세척이 필요한 작업 환경에서는 경제적으로 타당할 수 있는 반면, 저가형 제품은 침전 카트리지 일회용 전처리 필터링에 있어서는 여전히 합리적인 선택입니다.
하지만 재사용이 가능하다고 해서 반드시 경제적이라는 뜻은 아닙니다.
4시간의 처리 시간, 3단계의 화학 세정, 초음파 세척, 뜨거운 헹굼물, 그리고 철저한 검사를 거쳐야만 원래 투과도의 60%만 회복할 수 있는 카트리지는 반드시 비용 절감 효과가 있는 것은 아닙니다.
그냥 비용이 두 배로 들 수도 있습니다.
규제 농도 한도는 통제해야 할 결과를 나타냅니다.
카트리지를 선택하지 않습니다.
2024년 2월, 미국 환경보호청(EPA)은 1차 연간 PM2.5 대기질 기준을 12.0 µg/m³에서 9.0 µg/m³까지. EPA의 2024년 미세먼지 관련 결정 특정 산업용 먼지 필터 카트리지를 지정하지는 않지만, 여과에 관한 기본적인 사실을 강조하고 있습니다. 즉, 배기 연기를 보고는 미세 입자 제어 효과를 판단할 수 없다는 것입니다. (미국 환경보호청(EPA))
공기 및 가스 여과에 있어 다음을 구분해야 합니다:
거친 연삭 분진은 오일 미스트가 아닙니다.
그리고 연기는 모래가 아닙니다.
한 가지 문제에는 아주 잘 대처하는 카트리지가, 다른 문제에는 전혀 소용이 없을 수도 있습니다. 설령 두 스트림이 육안으로 보기에 모두 “먼지가 낀” 것처럼 보인다고 해도 말이죠.
깔끔해 보이나요?
측정해 보세요.
멸균 처리 과정에서 카트리지 선택은 시작에 불과합니다.
필터는 올바르게 설치, 습윤, 멸균, 시험, 검토 및 문서화되어야 합니다. 관리가 제대로 이루어지지 않는 공정 내의 적격 멤브레인이라 해도, 그 공정은 여전히 관리가 제대로 이루어지지 않는 공정일 뿐입니다.
때로는 언론이 주된 문제가 아닐 수도 있다.
기록은 다음과 같습니다.
2025년 2월 FDA 경고 서한에는 2024년 7월과 8월에 실시된 생산용 필터 무결성 시험에 대한 내용이 기술되어 있다. 4건의 사용 후 시험으로 구성된 한 그룹에서는 3건의 불합격 결과가 나온 뒤 1건의 합격 결과가 나왔고, 9건의 시험으로 구성된 다른 그룹에서는 5건의 불합격, 3건의 시험 중단, 그리고 마지막에 1건의 합격 결과가 나왔다. FDA는 운영자들이 합격 결과만 보고했다고 밝혔다. FDA의 집행 실적 이는 여러 번 실패한 후 출력된 합격 결과가 이전 데이터를 지우지 못한다는 사실을 불편하게 상기시켜 줍니다. (미국 식품의약국)
검증된 서비스의 경우 다음을 정의하십시오:
다음 세 가지 문구를 중심으로 구성된 고위험 필터 제안이라면 저는 의심을 품을 것입니다:
“0.2 마이크론.”
“제약 등급.”
“널리 사용된다.”
성적은 증거가 아닙니다.
그리고 인기가 곧 인정은 아닙니다.
| 공정 조건 | 적절한 출발점 | 주요 선정 자료 | 구매 시 흔히 저지르는 실수 |
|---|---|---|---|
| 일반적인 물 전처리 | 멜트블로운 PP 또는 주름형 침전 카트리지 | 고형물 부하, 입자 분포, 유동, 교체 시 ΔP | 시중에서 구할 수 있는 가장 낮은 마이크론 등급의 제품을 구매하기 |
| 대유량 공정용수 | 대구경 주름형 또는 고유량 카트리지 | 최대 유량, 유효 단면적, 하우징 용량, 무부하 및 부하 시 ΔP | 평균 유량을 기준으로 한 치수 산정 |
| 강한 화학 물질 | PTFE, 호환 가능한 PP, 선별된 금속 또는 특수 소재 | 정확한 화학 물질, 농도, 온도, 밀봉 상태, 세척 방법 | 매체를 점검하되 엔드 캡과 O-링은 제외 |
| 고온 가스 또는 고압 액체 | 소결 스테인리스강, 티타늄, 지지체가 있는 금속 매체 | 온도, 작동 압력, 차압, 주기적 하중 | 라인 압력과 카트리지 차압 강도를 혼동하는 경우 |
| 점성이 있는 오일, 수지, 시럽 또는 고분자 | 대면적 주름형 또는 특수 설계된 다공성 카트리지 | 작동 온도에서의 점도, 고형분 함량, 허용 플럭스 | 정수 유량 데이터 활용 |
| 연마성 고체 | 지지체 금속, 소결 금속 또는 내구성 있는 심층 매체 | 입자의 경도, 농도, 속도, 침식 위험 | 기계적 지지대가 없는 깨지기 쉬운 매체 선택 |
| 점성이 있는 젤 또는 생물학적 고형물 | 저유량 심층 여과 또는 단계별 여과 | 변형성, 생물막 형성 가능성, 살균, 표면 부하 | 시도 없이도 간편한 역세척이 가능할 것으로 기대됨 |
| 무균 또는 오염에 민감한 유체 | 검증이 완료된 멤브레인 카트리지 및 호환 가능한 하드웨어 | 유지 검증, 추출물 분석, 무결성 시험, 멸균 사이클 | “0.2 µm”를 무균성의 증거로 간주하기 |
| 압축 공기 | 필요에 따라 미립자 분리, 응집 및 흡착 단계 | 에어로졸 입자 크기, 오일 잔류량, 이슬점, 압력 강하, 공기질 등급 | 압력을 낭비하는 불필요한 여과 단계를 설치하는 것 |
| 재사용이 가능한 고강도 용도 | 소결 플라스틱 또는 소결 금속 카트리지 | 세척 회수율, 기계적 강도, 기공 안정성, 수명 주기 비용 | 모든 재사용 가능 카트리지가 원래의 성능을 회복한다고 가정할 때 |
치수, 재질, 미크론 등급, 가격만 명시되어 있고, 포집 효율, 먼지 보유 용량, 청정 상태에서의 압력 차, 붕괴 강도, 시험 조건 등에 대한 정보는 전혀 없는 견적서를 받아본 적이 있으신가요?
그건 기술 제안서가 아닙니다.
결제 페이지입니다.
그 산업용에 가장 적합한 필터 카트리지 누군가가 하우징을 열기 전에 문서 검토 과정을 무사히 통과해야 한다.
공급업체에 다음 사항을 요청하십시오:
유능한 산업용 여과 공장 치수, 기공 구조, 조립, 원자재 및 완제품의 성능이 어떻게 제어되는지 설명할 수 있어야 한다.
기계로 찍은 사진도 괜찮습니다.
데이터가 더 낫습니다.
표준 카트리지가 하우징, 연결 방식, 세척 주기, 작동 범위 또는 요구되는 형상과 일치하지 않을 경우, 맞춤형 OEM/ODM 필터 카트리지 개발 본격적인 양산이 시작되기 전에 소재, 치수, 어댑터, 씰, 기공 구조, 시험, 포장 및 검수 기준을 정의할 수 있습니다.
생산 전.
첫 번째 배치가 들어가지 않으면 안 되니까요.
먼저, 그 과정을 기록해 두세요. 유체 또는 기체의 정확한 조성, 온도, 작동 점도, 정상 압력, 최고 압력, 설계 유량, 배치 시간 및 세척 방법을 기록하십시오.
그런 다음 오염 상태를 확인하십시오. 입자 수 측정, 현미경 검사, 입자 크기 분포 분석, 중량법 고형분 측정 또는 실험실 식별 등, 결함 위험도에 상응하는 방법을 사용하십시오.
실제 결과를 정의하십시오. 이송 펌프를 보호하는 것은 최종 의약품 원료를 연마하는 것과는 다릅니다. 다운스트림 청정도 한계치, 장비 보호 목표 또는 제품 품질 요건을 명시하십시오.
여과 방식을 선택하십시오. 선별, 심층 여과, 막 여과, 응집, 흡착 및 단계별 여과는 각기 다른 문제를 해결합니다.
액체가 닿는 모든 부품을 점검하십시오. 미디어, 코어, 케이지, 씰, 지지대, 엔드 캡, 포팅 컴파운드, 접착제, 용접부 및 하드웨어를 포함합니다.
압력 강하 데이터를 바탕으로 한 크기 산정. 최대 유량과 실제 작동 점도를 사용하십시오. 카트리지가 영원히 깨끗한 상태로 유지된다고 가정하기보다는 현실적인 부하 여유를 반영하십시오.
대조군 실험을 실시하십시오. 델타-P, 유량, 제거 효율, 부하율, 제품 품질, 종단 압력, 수명 및 세척 후 회복률을 측정합니다.
승인된 사양을 확정하십시오. 길이, 직경, 그리고 표기된 마이크론 수치가 일치한다는 이유만으로 “동등한 10마이크론 필터”를 구매하는 실수를 저지르지 마십시오.
크기가 같다고 해서 성능도 같은 것은 아닙니다.
전혀 그렇지 않다.
최고의 산업용 필터 카트리지는 검증된 포집 효율, 필터 매체 및 밀봉재, 유효 면적, 청정 상태에서의 압력 강하, 차압 내성, 온도 한계 및 유지보수 방법이 실제 유체, 오염 물질 분포, 최대 유량, 요구되는 청정도, 작동 주기 및 고장 비용과 잘 부합하는 필터 요소입니다.
일반적인 침전물 사전 여과의 경우, PP 심층 여과 카트리지나 주름형 카트리지가 합리적인 선택이 될 수 있습니다. 고온, 높은 압력 강하(delta-P), 부식성 유체, 반복적인 세척 또는 가혹한 기계적 조건에서는 소결 금속 또는 특수 소결 플라스틱 엘리먼트가 수명 주기 비용 측면에서 더 유리할 수 있습니다.
하지만 누구도 확실한 승자라고 할 수는 없다.
공정 데이터를 확인하지 않고 “최고의” 카트리지를 꼽는 사람은 그저 추측에 불과합니다.
명목 마이크론 등급은 필터가 명시된 크기에 가까운 입자 중 제조사가 정의한 비율만큼을 제거함을 나타내는 반면, 절대 등급은 해당 입자 크기를 특정 시험 조건 하에서 문서화된 효율 또는 베타 비율과 연결해야 하므로, 절대 성능 데이터는 공학적 비교에 더 유용합니다.
그래도 “절대적”이라는 말을 맹목적으로 믿어서는 안 됩니다.
시험 기준, 시험용 오염 물질, 유량, 유체, 점도, 충전 방법, 종단 압력 강하 및 효율 곡선을 요청하십시오. 작은 글씨로 적힌 내용은 단순한 장식이 아니라 성능 보증 사항입니다.
카트리지 필터의 크기 결정이란, 실제 작동 점도 조건에서 설계 최대 유량을 처리할 수 있도록 충분한 유효 여과 면적과 병렬 요소 수를 확보하는 동시에, 카트리지, 하우징, 펌프, 압축기, 씰 및 생산 공정의 허용 한계 내에서 청정 상태 및 오염 상태의 차압을 유지하는 과정을 말합니다.
카트리지별 검증된 유량부터 시작하십시오. 최대 공정 유량을 해당 수치로 나눈 다음, 오염, 점도 변화, 배치 간 변동, 대기 용량, 시동 시 오염, 향후 생산량 증가에 대비한 여유를 더하십시오.
그리고 소수점을 내림하지 마세요.
이 과정에서는 카트리지가 8개보다 7개가 더 저렴했다는 사실은 고려되지 않습니다.
필터 카트리지 소재 호환성이란, 매체, 코어, 케이지, 엔드 캡, 접착제, O-링, 개스킷 및 하드웨어를 포함한 모든 접촉 부위가, 제품을 열화시키거나 오염시키지 않으면서 실제 화학 물질, 농도, 온도, 압력, 노출 시간, 세정제, 멸균 주기 및 신뢰할 수 있는 공정 이상 상황을 견딜 수 있는 능력이 확인된 것을 의미합니다.
초기 선별을 위해 호환성 표를 활용하십시오.
그런 다음, 전체 재료 성분 명세서, 공급업체의 서면 확인서, 필요한 경우 침지 시험 데이터, 그리고 대표적인 공정 시험 결과를 확보하십시오. 불합격된 부품은 대개 원래 도표에 누락된 부품인 경우가 많습니다.
산업용 필터 카트리지는 차압이 검증된 최종 한계치에 도달하거나, 필요한 유량을 더 이상 유지할 수 없거나, 오염 물질이 침투하거나, 제품 품질이 변동하거나, 무결성 시험에 불합격하거나, 승인된 시간 기준 정비 주기가 만료될 경우—이 중 가장 먼저 발생하는 조건에 따라—교체하거나 세척해야 합니다.
검증이 완료된 위생 공정에서는 시간 기반 교체 조치가 필요할 수 있습니다. 규제가 덜 엄격한 시스템의 경우, 델타-P 및 성능 추이 분석을 통해 일반적으로 조기 폐기나 위험한 과다 사용을 모두 방지할 수 있습니다.
붕괴가 올 때까지 기다리지 마세요.
그건 유지보수가 아니라 실패입니다.
필터 카트리지의 압력 강하란 액체나 기체가 하우징, 필터 매체, 지지대, 씰 및 축적된 오염 물질을 통과할 때 발생하는 측정 가능한 저항을 말합니다. 과도한 저항은 공정 유량을 감소시키고, 펌프나 압축기의 에너지 소비를 증가시키며, 필터 요소를 변형시키고, 우회 경로를 발생시키며, 생산에 차질을 빚게 하고, 수명을 단축시킬 수 있습니다.
설치 직후의 순 차압을 기록하십시오.
그런 다음 처리량, 가동 시간, 온도, 점도 및 배치 조건에 따라 추이를 분석하십시오. 그렇지 않으면 “보통 2주 정도 지속된다”는 말은 유용한 유지보수 데이터가 아닌, 단지 공장 내의 속설로만 남게 됩니다.
한 산업용 필터 카트리지 선정 카탈로그 이미지로 시작해 개당 최저가로 끝나는 식으로 진행되어서는 안 됩니다.
먼저 그 과정부터 시작해 봅시다.
유체 또는 가스의 조성, 오염 물질 정보, 요구되는 제거 효율, 설계 유량, 작동 점도, 온도, 정상 압력, 최대 차압, 카트리지 치수, 연결 방식, 세척 방법, 현재 고장 모드 및 예상 수량을 알려주십시오.
LVYN 여과 해당 세부 사항을 검토한 후, 실제 사용 환경에 맞춰 소결 플라스틱, 소결 금속, 침전물 또는 맞춤형 카트리지를 개발할 수 있습니다.
모호한 마이크론 수치가 아닙니다.
실제 임무.
